OK POS+프론트 설치하기

토스포스에 토스 프론트를 연결하는 소프트웨어 온보딩(셋업) 순서에 대해 알려드릴게요.
단말기 온보딩(셋업) 과정 전, 네트워크 연결을 반드시 진행한 후 시작해주세요.
단말기 초기 세팅 시, 앱 업데이트에 시간이 소요될 수 있어요. 앱 업데이트 후 단말기 설치(온보딩) 작업을 진행해주세요.
※ 유의사항: SMATRO 밴사는 OK POS 연동을 지원하지 않습니다.

시작하기 전에

1.
구성품을 확인해 주세요.
•
토스 프론트 : 프론트 본품, C타입 케이블, 윈도우 PC 연결용 케이블, 어댑터, 간단 설명서
•

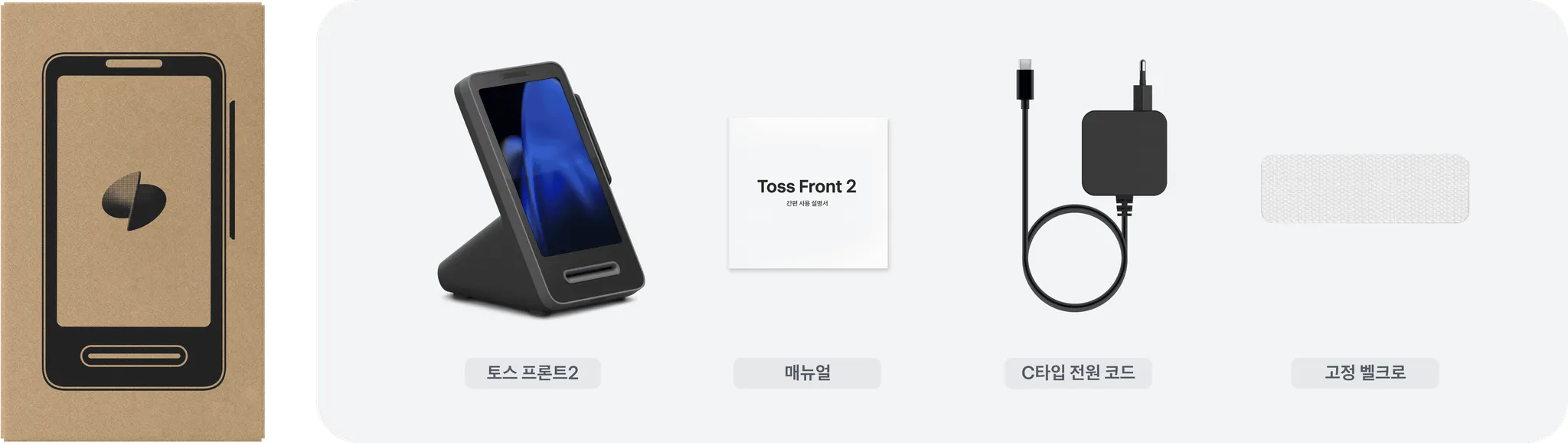

토스 프론트2: 제품(프론트2), C타입 전원코드, 고정 밸크로, 간단 설명서, 윈도우 PC 연결용 케이블

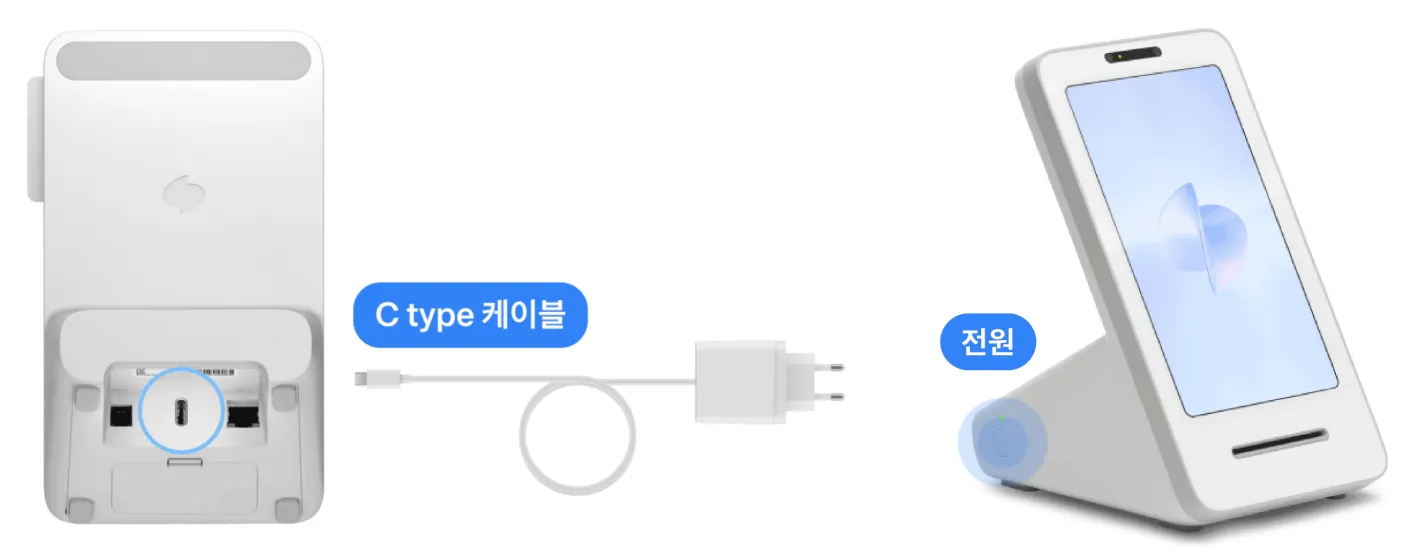

1. 프론트 전원 켜기

흰색 C타입 케이블과 어댑터를 이용해 콘센트를 꽂고, 왼쪽 측면 버튼을 꾹 눌러서 전원을 켜주세요.
토스 프론트2는 C타입 일체형 전원 코드를 제공해드려요. 전원 버튼은 단말기 뒷 부분에 있어요.

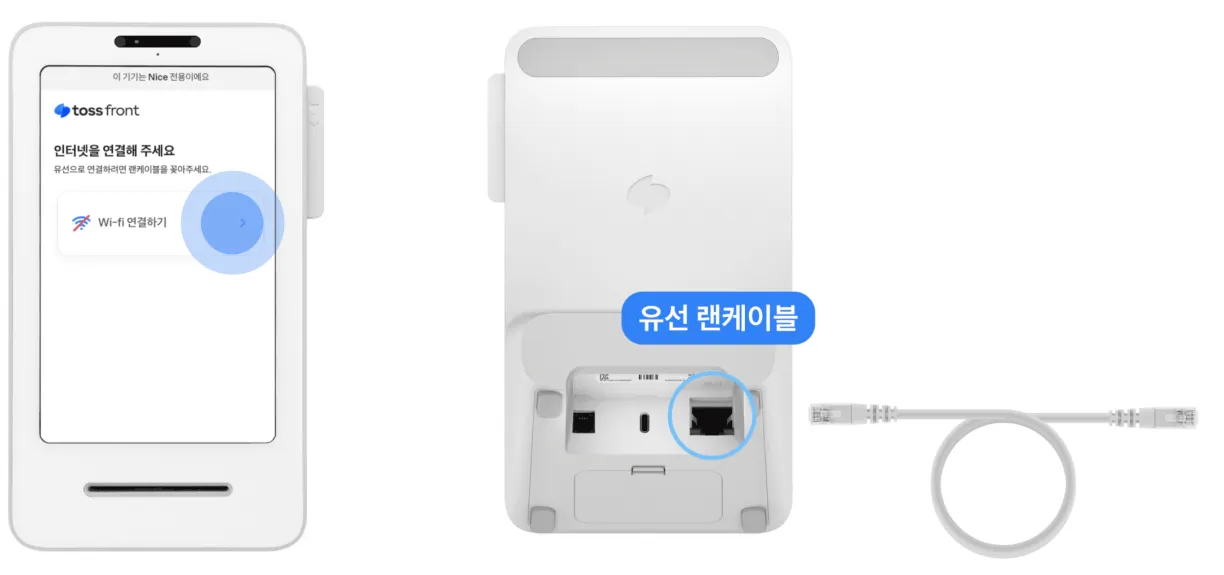

2. 프론트 인터넷 연결하기

wi-fi 연결하기 버튼을 눌러서 인터넷을 연결해주세요
무선이면 wi-fi를 연결해주시고, 유선으로 연결하려면 랜케이블을 꽂아주세요.

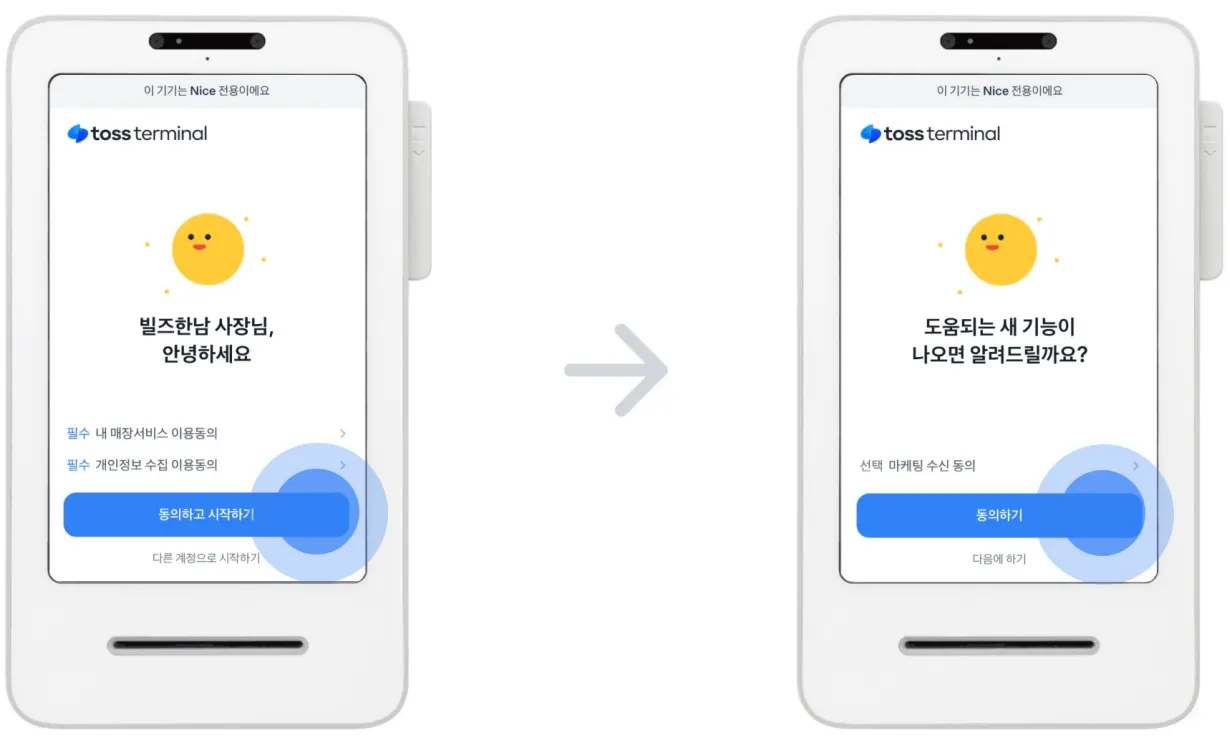

3. 계정확인 및 서비스 이용동의

내 매장의 이름이 맞는지 확인하고, 맞으면 동의하고 시작하기를 누르세요, 매장 이름이 다를 경우 다른계정으로 시작하기를 눌러주세요
동의하기를 미리 한 경우에는 이 계정으로 시작하기를 눌러주세요
•
단말기 화면에서 ‘이미 사용중인 시리얼[S/N]. CATECA에서 사용해지 후 사용하여 주십시오’ 라는 문구가 뜨는 경우에는 관리 대리점으로 문의해주세요.

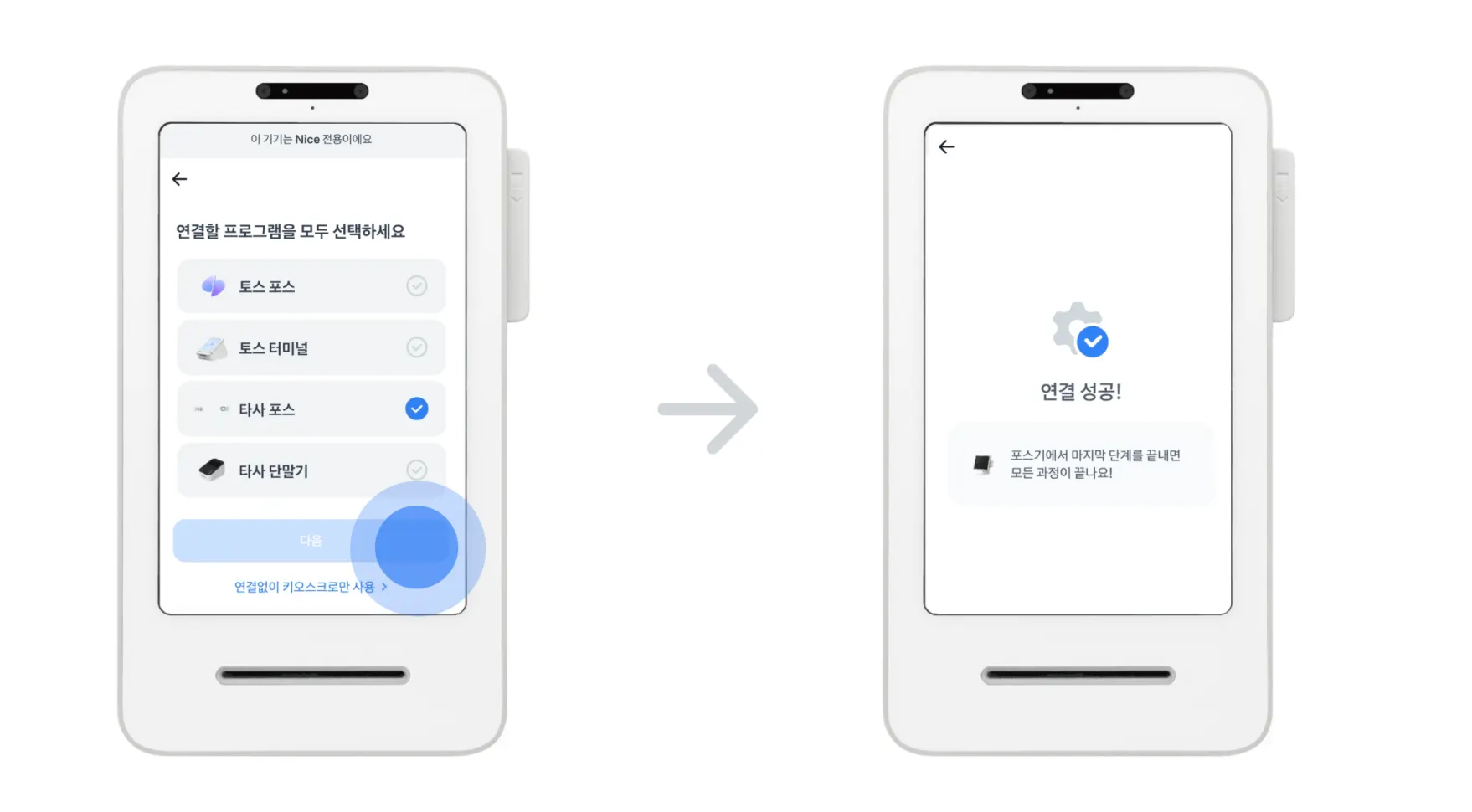

4. 연결 할 프로그램 선택 : 타사 포스 > 프론트 설치 완료

연결 할 프로그램으로 타사 포스를 선택하고 다음 버튼을 누르면 끝이에요.
여기까지 완료되면, 프론트 메인화면(대기화면)이 켜져있는 상태에서 포스를 연동해주세요.
기존에 포스에 멀티패드를 연결하셨던 방법과 동일하게 연결해주세요.
이미 매장에 설치된 단말기를 다른 매장으로 옮겨 재설치하고 싶을 경우, 단말기 화면에서 ‘이미 사용중인 시리얼[S/N]. CATECA에서 사용해지 후 사용하여 주십시오.’ 라는 문구가 떠요. 이 경우에는 관리 대리점으로 문의해주세요.

POS 연결 방법

프론트 온보딩 완료 후, 프론트 대기화면 & OK POS 프로그램(메인화면)이 켜져있는 상태에서 포스를 연동해주세요.
NICE/KIS/KOVAN/금융결제원 모두 OK POS 내 설정값이 동일해요.

[NICE/KIS OK POS 설정 방법]

1.
네트워크를 연결하기 위해 LAN 케이블 이 잘 연결되어 있는지 확인해주세요.
2.
데이터 전송을 위해 RJ9-RS232 케이블을 꼽아 프론트와 연결해주세요.
3.
POS 기기를 켜고, OK POS 프로그램에 접속해주세요.
4.
KIS & NICE OKPOS 영업정보 시스템 로그인 → 시스템관리 - 본사/매장마스터 - 매장환경설정 - 포스에서 설정을 진행해주세요.

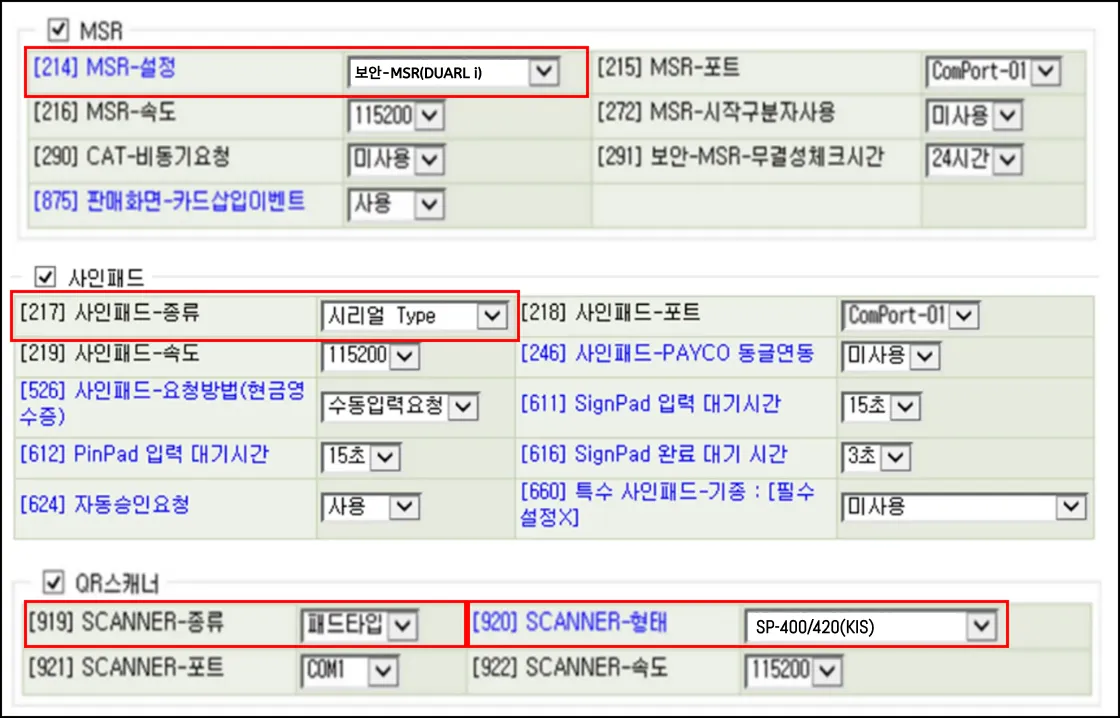

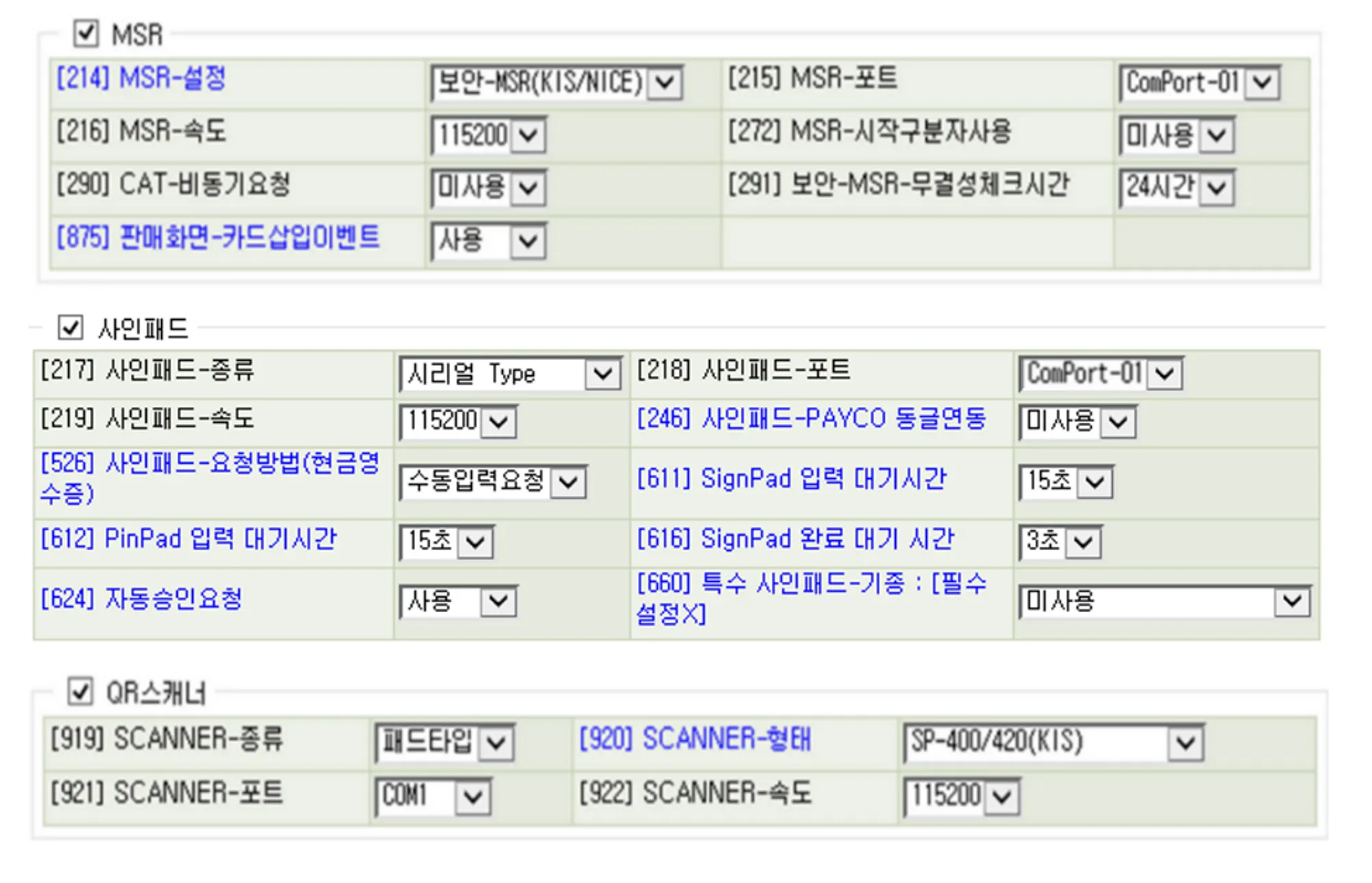

설정값 이미지
•
OKPOS 설정에서 리더기, 바코드 모두 같은 포트, 같은 속도(115200) 로 세팅해주세요.
•
QR 결제를 위한 세팅값은, KIS = SP-400/420(KIS), NICE = NS-300QN(NICE) 로 세팅해주세요.
•
설정해둔 COM포트와 동일하게 포스 단말기 COM포트에도 연결해주세요.
•
설정값 세팅 완료 후, 가맹점 인증/키 다운로드/무결성 검사/재부팅 과정을 진행하여 셋업을 마무리 해주세요.
•
현장에서 결제 관련 이슈가 있다면 꼭 제보해주세요.

[KOVAN OK POS 설정 방법]

1.
네트워크를 연결하기 위해 LAN 케이블 이 잘 연결되어 있는지 확인해주세요.
2.
데이터 전송을 위해 RJ9-RS232 케이블을 꼽아 프론트와 연결해주세요.
3.
POS 기기를 켜고, 아래 설정값에 맞게 V POS 값을 설정해주세요.

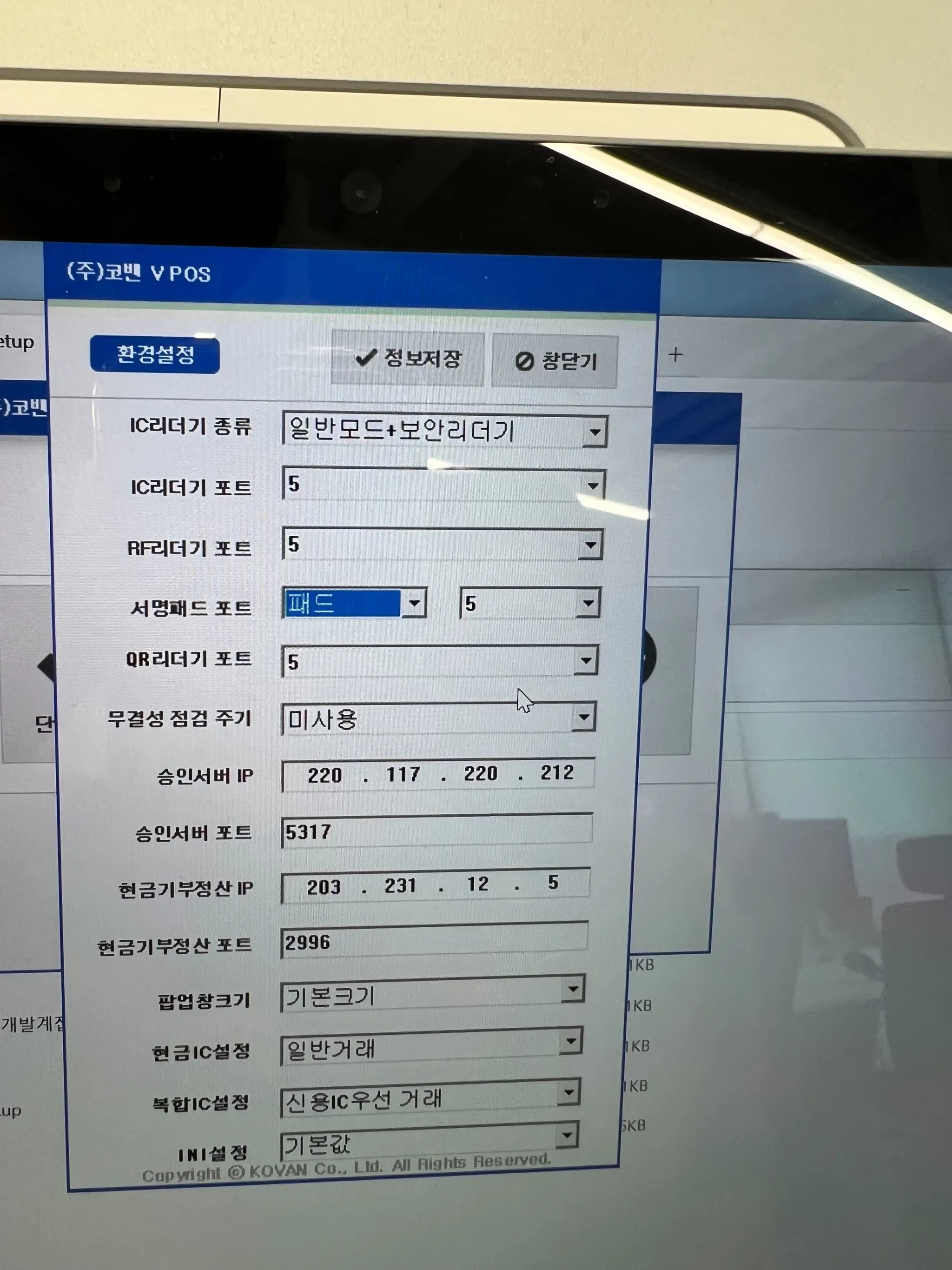

코밴 VPOS 설정
4.
OK POS 프로그램에 접속해주세요.
5.
OK POS 영업정보 시스템 로그인 → 시스템관리 - 본사/매장마스터 - 매장환경설정 - 포스에서 설정을 진행해주세요.

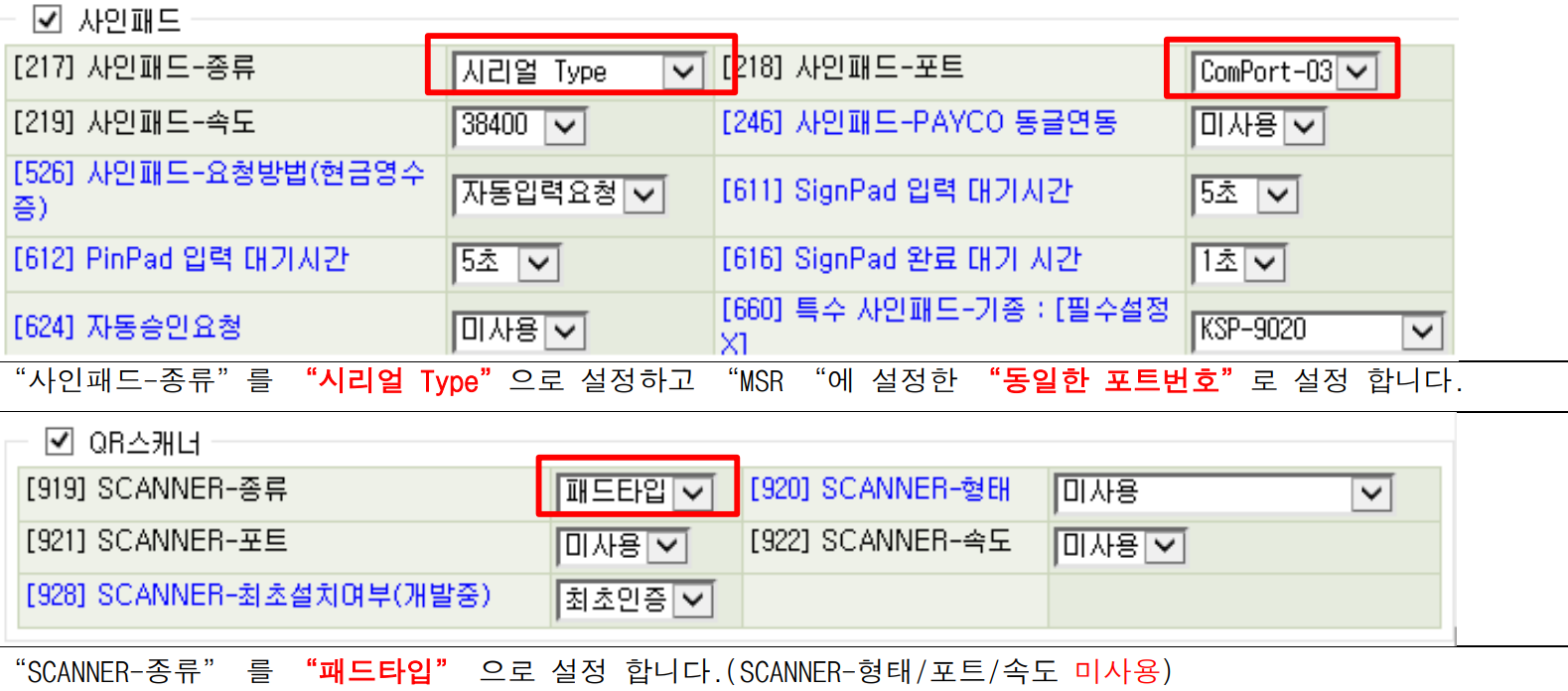

설정값 이미지
•
OKPOS 설정에서 리더기, 바코드 모두 같은 포트, 같은 속도(115200) 로 세팅해주세요.
•
QR 결제를 위한 세팅값은, KIS = SP-400/420(KIS) 혹은 NICE = NS-300QN(NICE) 로 세팅해주세요.
•
설정해둔 COM포트와 동일하게 포스 단말기 COM포트에도 연결해주세요.
•
설정값 세팅 완료 후, 가맹점 인증/키 다운로드/무결성 검사/재부팅 과정을 진행하여 셋업을 마무리 해주세요.
•
테스트 혹은 현장에서 결제 관련 이슈가 있다면 꼭 제보해주세요.

[스마트로 OK POS 설정 방법]

[유의사항] 스마트로 밴사로 설치한 OK POS는 토스페이/카카오페이 바코드 결제를 지원합니다. (토스페이 지원 버전: 2024071901 이후 버전부터 사용 가능)
1.
네트워크를 연결하기 위해 LAN 케이블 이 잘 연결되어 있는지 확인해주세요.
2.
데이터 전송을 위해 RJ9-RS232 케이블을 꼽아 프론트와 연결해주세요.
3.
POS 기기를 켜고, OK POS 프로그램에 접속해주세요.
4.
OK POS 영업정보 시스템 로그인 → 시스템관리 - 본사/매장마스터 - 매장환경설정 - 포스에서 설정을 진행해주세요.

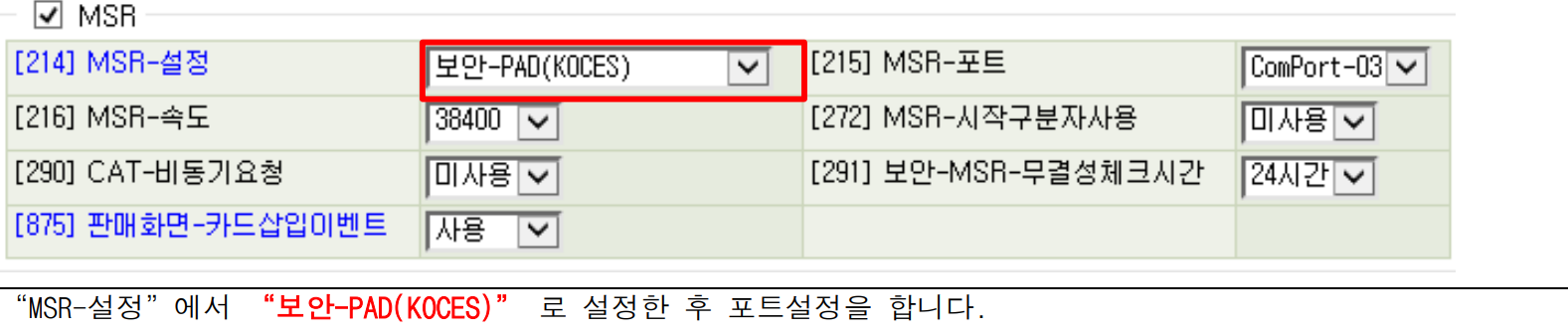

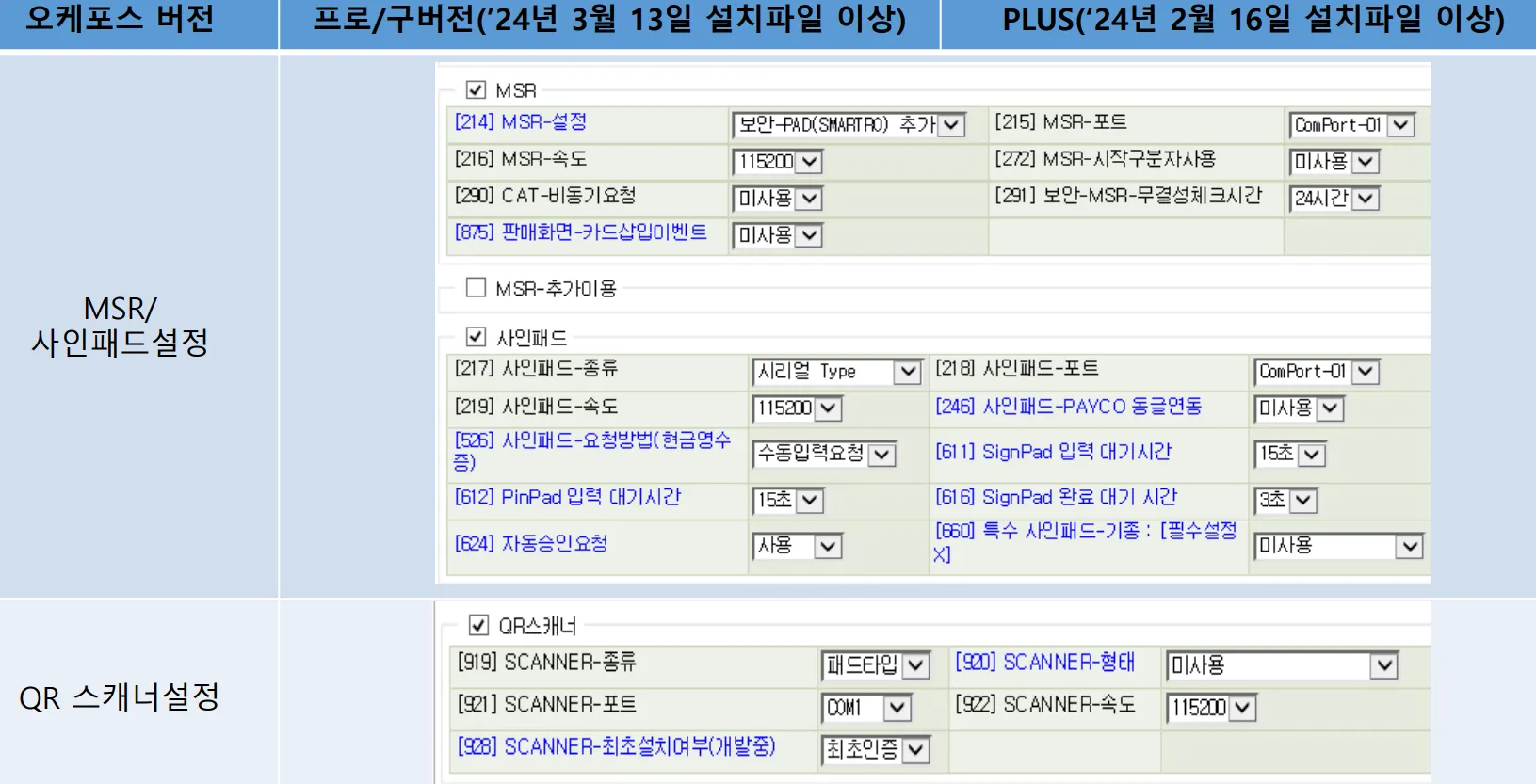

설정값 이미지

[금융결제원 OK POS 설정 방법]

1.
네트워크를 연결하기 위해 LAN 케이블 이 잘 연결되어 있는지 확인해주세요.
2.
데이터 전송을 위해 RJ9-RS232 케이블을 꼽아 프론트와 연결해주세요.
3.
POS 기기를 켜고, OK POS 프로그램에 접속해주세요.
4.
OK POS 영업정보 시스템 로그인 → 시스템관리 - 본사/매장마스터 - 매장환경설정 - 포스에서 설정을 진행해주세요.

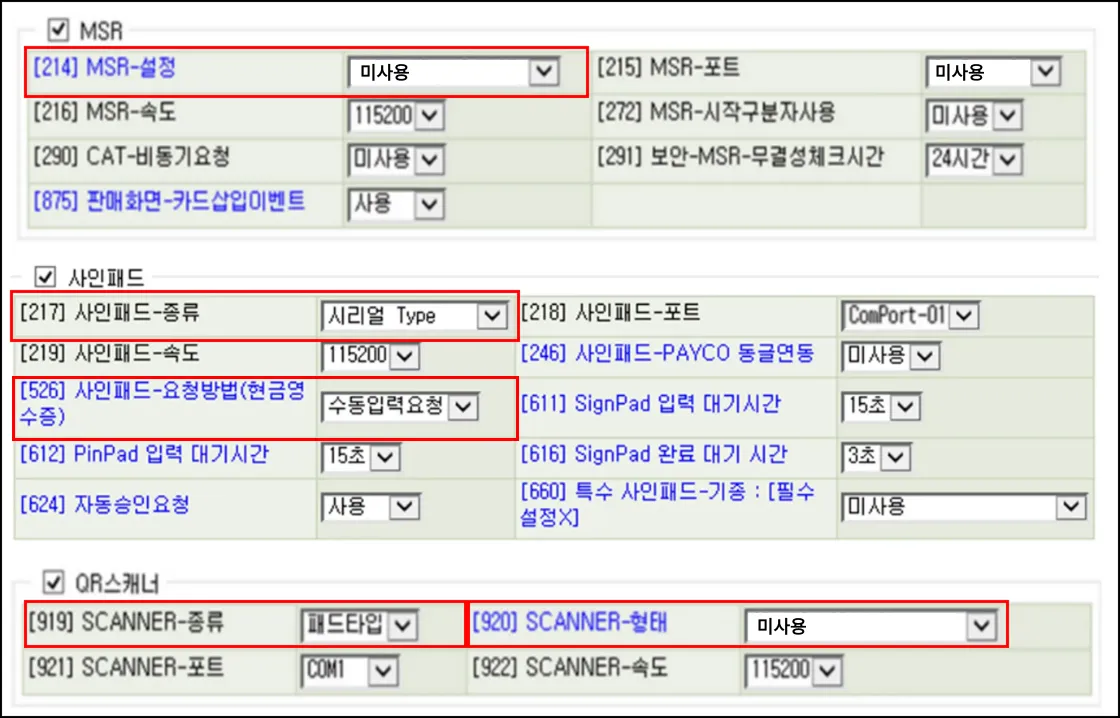

설정값 이미지
•
OKPOS 설정에서 리더기, 바코드 모두 같은 포트, 같은 속도(115200) 로 세팅해주세요.
•
QR 결제를 위한 세팅값은, KIS = SP-400/420(KIS) 혹은 NICE = NS-300QN(NICE) 로 세팅해주세요.
•
설정해둔 COM포트와 동일하게 포스 단말기 COM포트에도 연결해주세요.
•
설정값 세팅 완료 후, 가맹점 인증/키 다운로드/무결성 검사/재부팅 과정을 진행하여 셋업을 마무리 해주세요.
•
테스트 혹은 현장에서 결제 관련 이슈가 있다면 꼭 제보해주세요.

[ KSNET OK POS 설정 방법]

KSNET OK POS+ 토스 프론트 연결 시, KSCAT에서 프론트 연동 설정값 세팅이 필요해요.
KSCAT 설치 및 진입 후,
1.

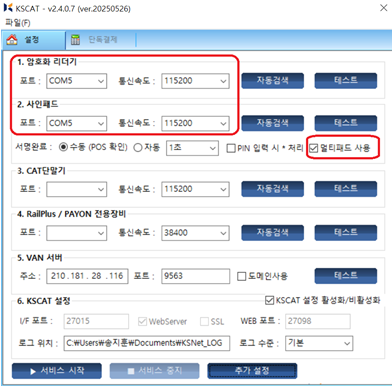

KSCAT 기본 설정 방법
•
암호화 리더기
◦
기본 장착 I/C 리더기 포트값으로 설정
◦
사인패드 설정
▪
토스 프론트가 장착된 포트 설정 후, 통신속도 115200 으로 설정
▪
멀티패드 사용을 필수로 체크해주세요.
2.

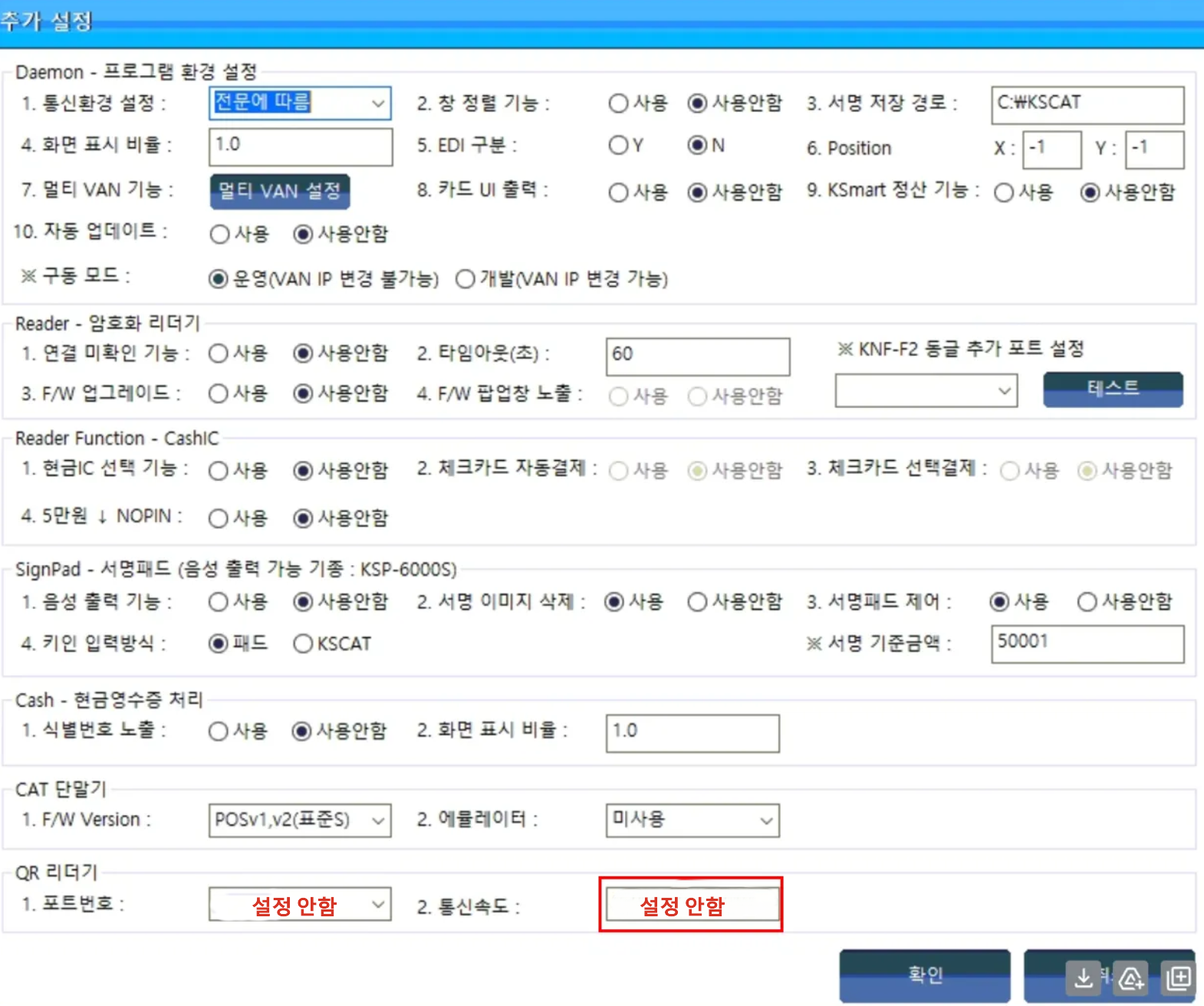

KSCAT 추가 설정 방법
•
QR리더기 설정
◦
토스 프론트가 장착된 포트 설정 후, 통신속도 38400 으로 설정
◦
그 외에는 매장 환경에 따라 설정해주세요.

[다우데이타 OK POS 설정 방법]

1.
네트워크를 연결하기 위해 LAN 케이블 이 잘 연결되어 있는지 확인해주세요.
2.
데이터 전송을 위해 RJ9-RS232 케이블을 꼽아 프론트와 연결해주세요.
3.
POS 기기를 켜고, OK POS 프로그램에 접속해주세요.
4.

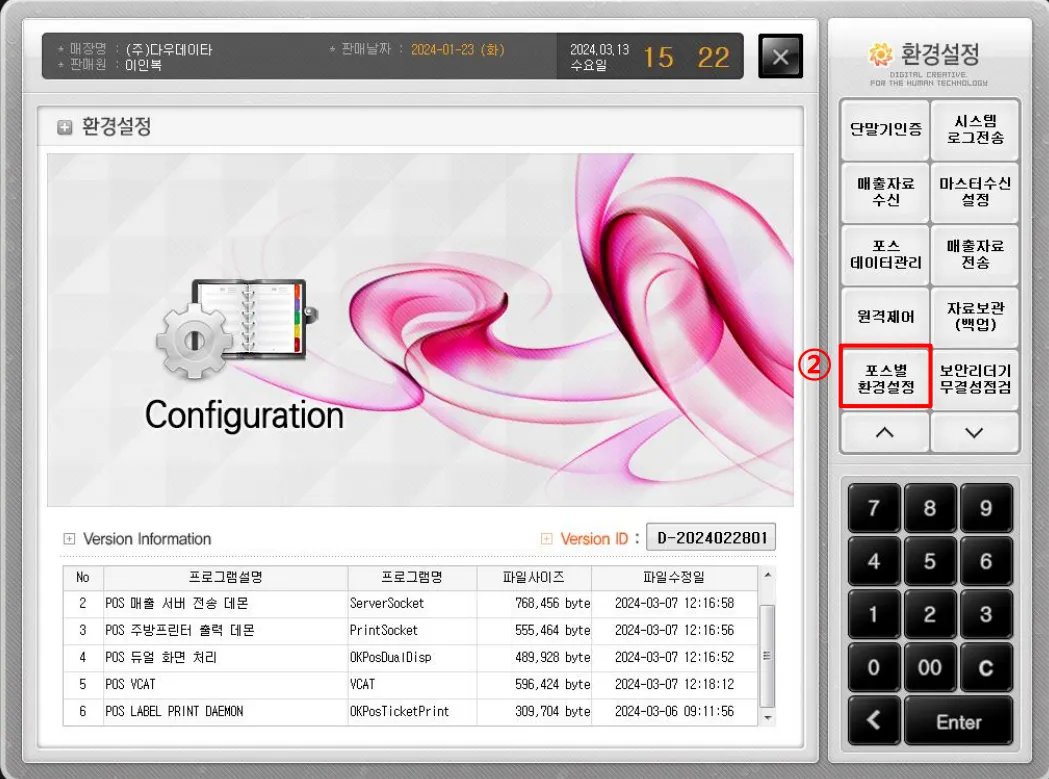

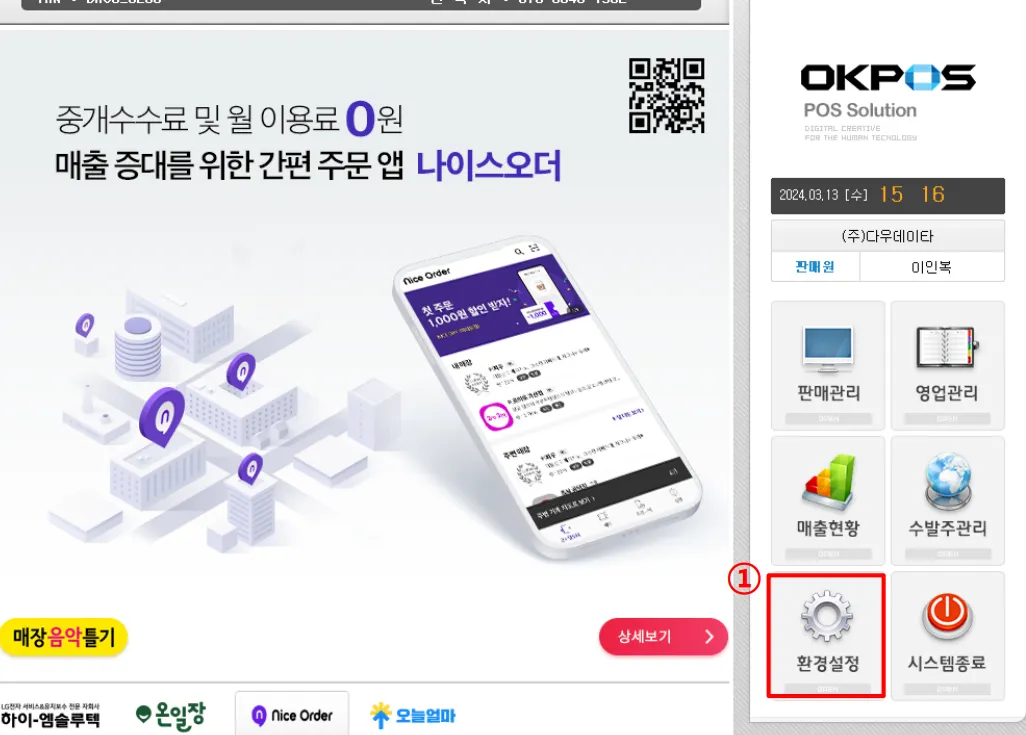

프로그램 실행 후 환경설정을 클릭해주세요.
5.

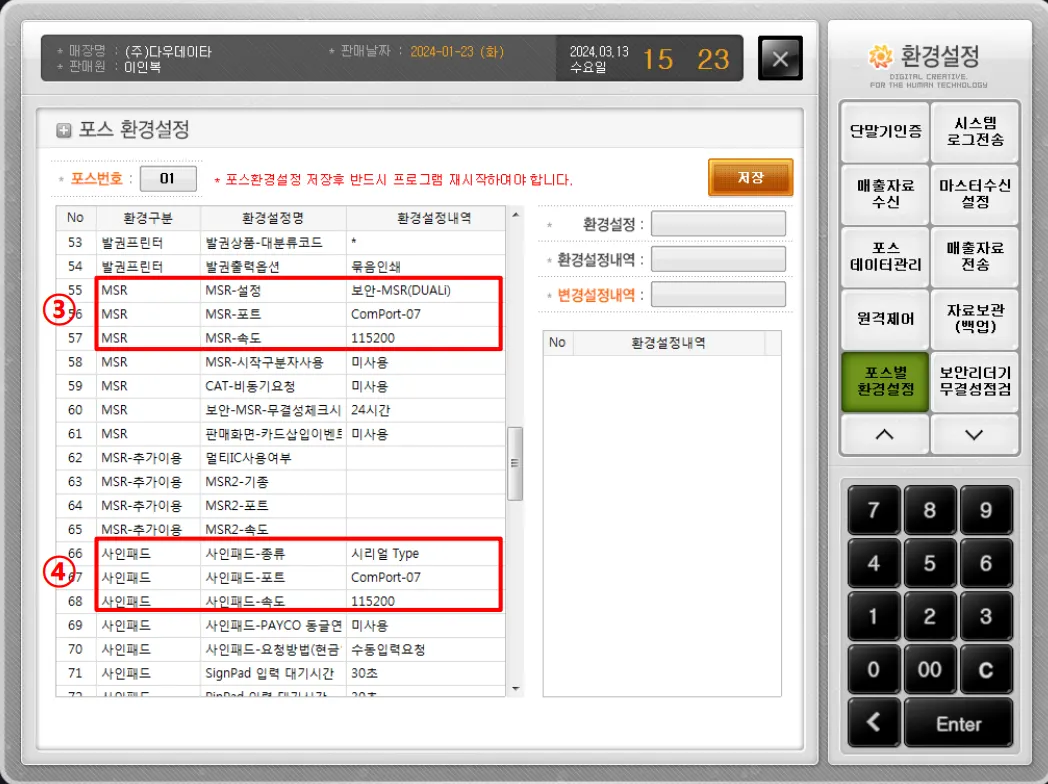

포스별 환경 설정에 접속하여, 아래와 같은 값을 설정해주세요.
MSR
•
MSR-설정: 보안-MSR(DUALi)
•
MSR-포트: 멀티패드 연결 COM 포트 선택
•
MSR-속도: 115200
사인패드
•
사인패드-종류: 시리얼 Type
•
사인패드-포트: 멀티패드 연결 COM 포트 선택
•
사인패드-속도: 115200

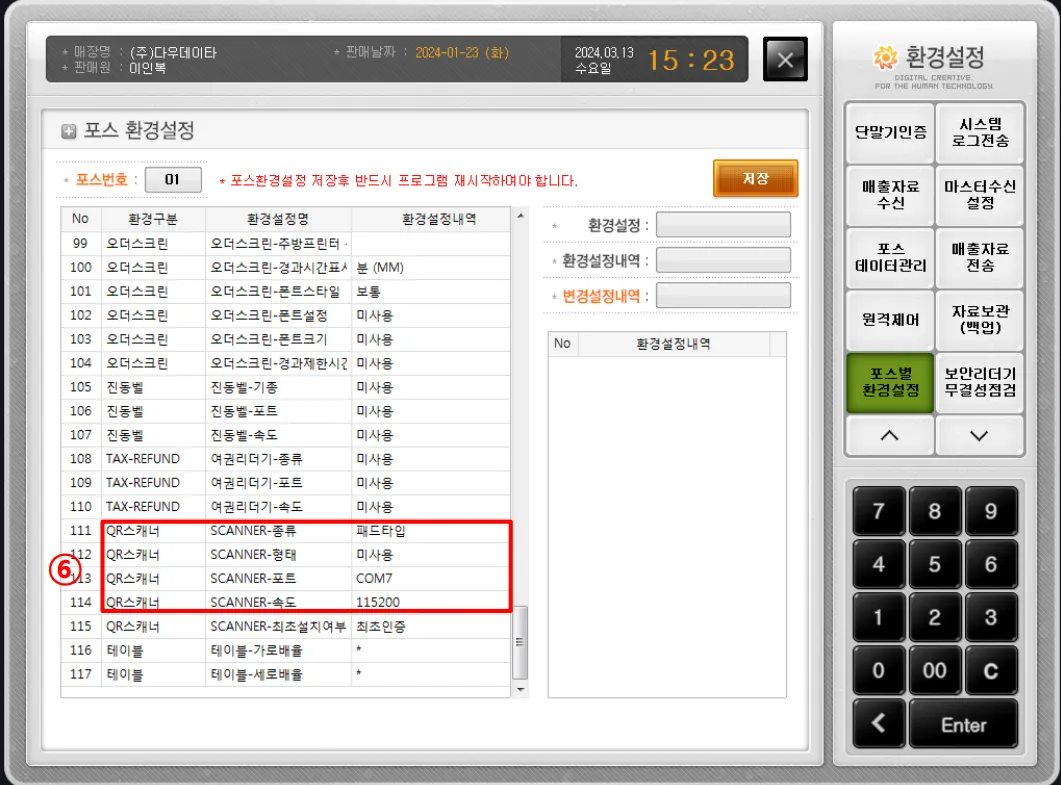

QR스캐너
•
SCANNER-종류: 패드타입
•
SCANNER-형태: 미사용
•
SCANNER-포트: 멀티패드 연결 COM 포트 선택
•
SCANNER-속도: 115200
6.

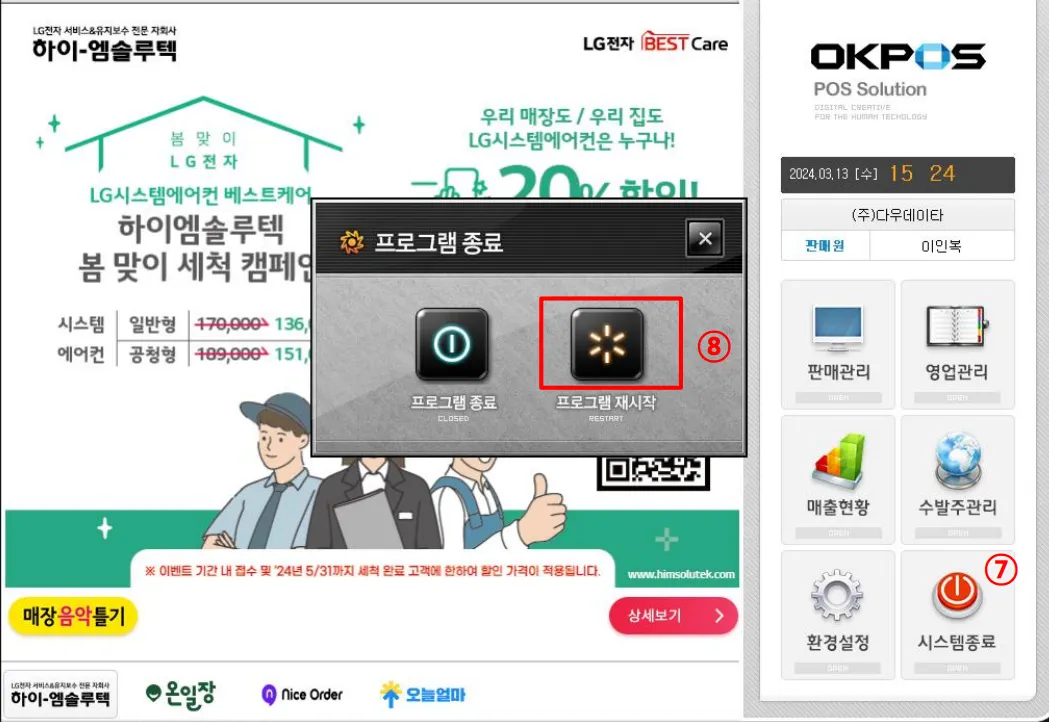

OK POS 프로그램을 재시작해주세요.
7.

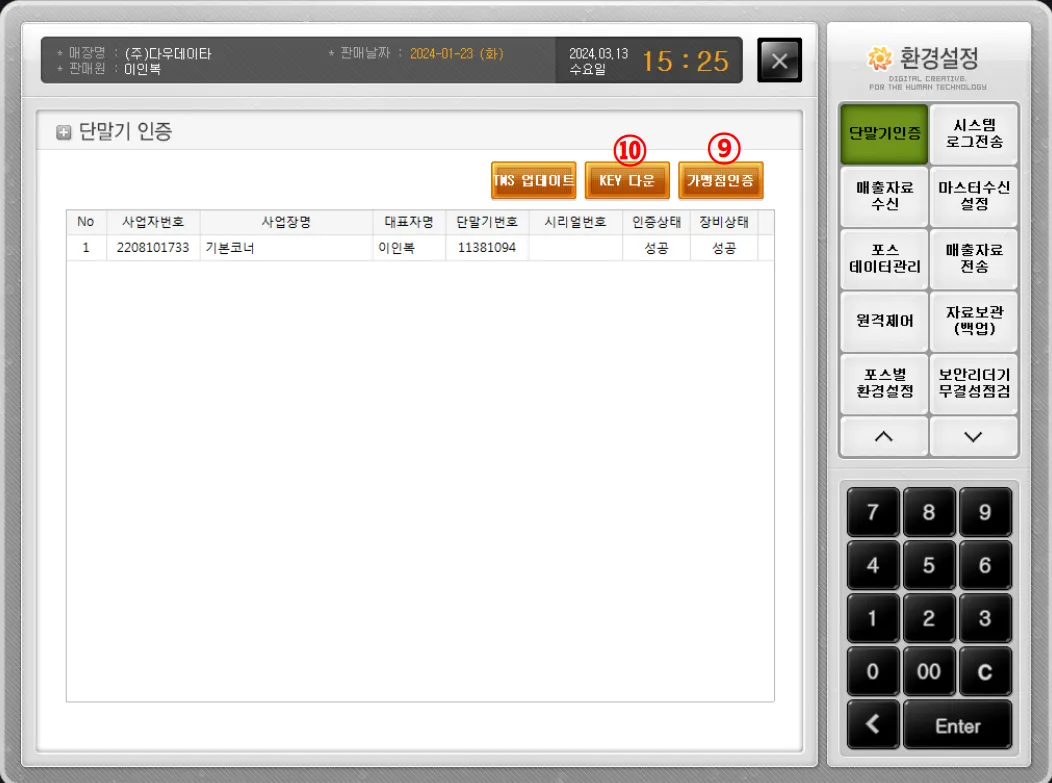

단말기 인증메뉴로 접속하여, 가맹점 인증 후 KEY 다운을 실행해주세요.
8.
인증상태와 장비상태가 모두 ‘성공’ 인 경우, 멀티패드가 정상 연결된 상태입니다.
