[필드테스트] 토스 터미널 2 가이드 (1)

목차

터미널 2는 프론트 2와 연동한 상태에서만 사용할 수 있어요. 따라서, 두 단말기 모두 설치 전 롬 및 앱 버전을 최신 버전으로 업데이트 한 후 설치 진행이 필요해요. 최소 사용 가능 버전을 참고하여 앱 업데이트를 꼭 진행하고 설치해주세요.
1. 앱 버전 터미널 2: v0.1.0 프론트 2: v2.39.13 2. 롬 버전 터미널 2: 1.602.12_238 이상 프론트 2: 1.511.9_400 이상
필드테스트 설치 가능 VAN사: NICE 정보통신, KIS 정보통신

제품 상세 스펙

제품명
Toss Terminal 2
컬러
화이트
모델명
PLT20WH
프로세서
듀얼코어(Up to 1.2GHz)
메모리
256MB ROM, 128MB RAM
디스플레이 & 터치
5인치 LCD(720x1280, 16:9) / 정전식 터치
사운드
1.5W 스피커
프린터
3인치 / 최대 80Ø / 오토 컷팅
결제방식
토스 리더기 IC(양방향), MSR(단방향)
연결단자
전원단자, USB-C, 시리얼, 랜, 돈통
전원
24V, 2.5A(전원 어댑터)
크기(mm)
폭 124mm × 깊이 171mm × 높이 128mm
인증
KC EMV 컨택 L1/L2, 단말기 보안인증
무게
Product Only: 1.6kg Total(with gift box and accessories): 1.95kg
구성품
전원 어댑터, C 타입 선, 영수증, 사용 설명서

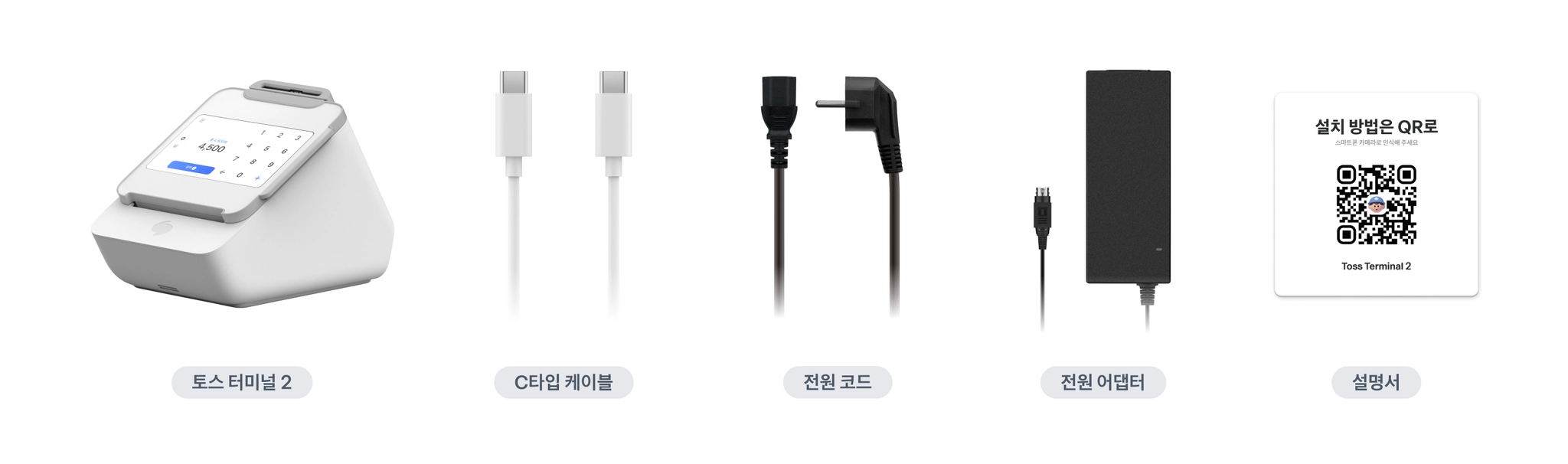

제품 구성품

제품 박스 내 기본 구성품은 다음과 같이 구성되어 있어요.
•
Toss Terminal 2 단말기
◦
영수증 (1롤 내장)
•
전원 어댑터 및 전원 코드
•
C 타입 선
•
사용 설명서

[대리점] 단말기 설치 전 준비 작업 안내

터미널 2는 반드시 xx 버전 이상 프론트 2와 연결된 상태에서만 설치 및 사용할 수 있어요.

프론트를 먼저 업데이트 하고, 터미널을 업데이트 해주세요!

프론트 2 업데이트 방법 (왼쪽→오른쪽 순서로 화면 참고)

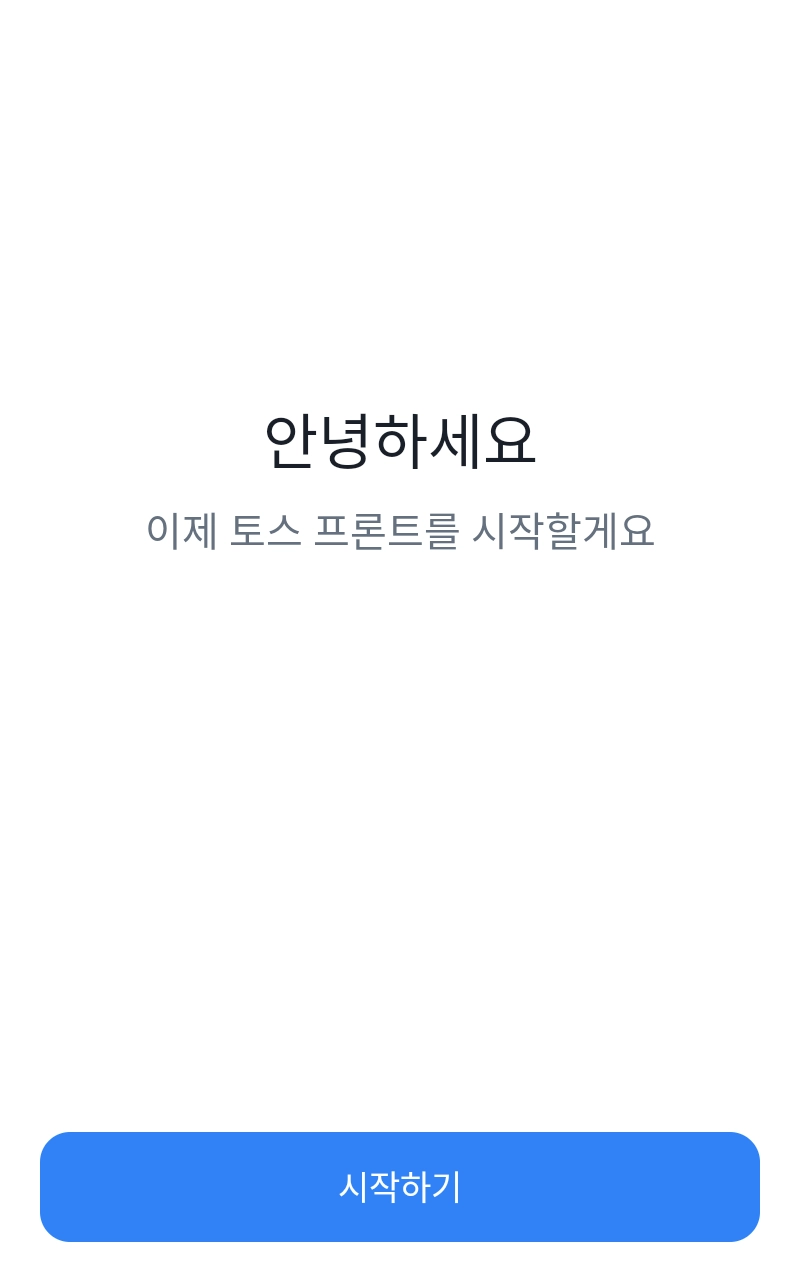

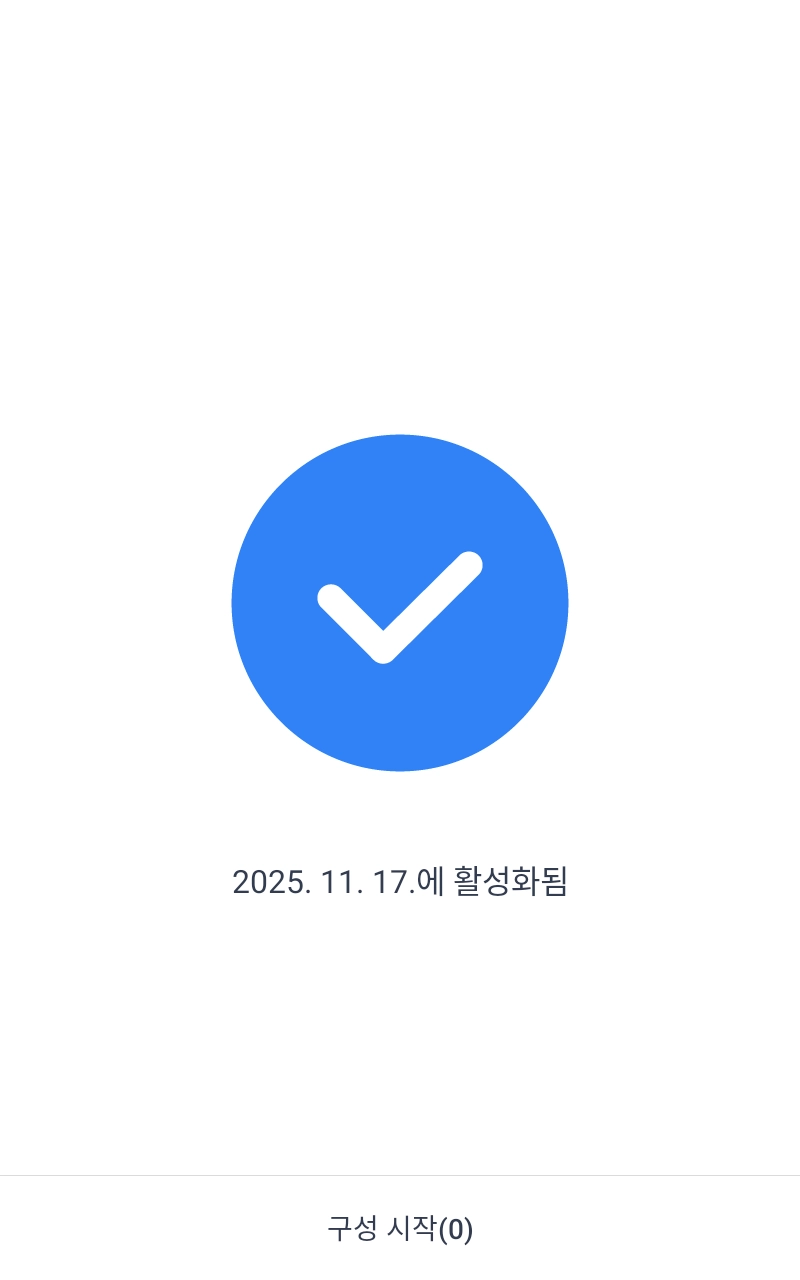

1. 처음화면

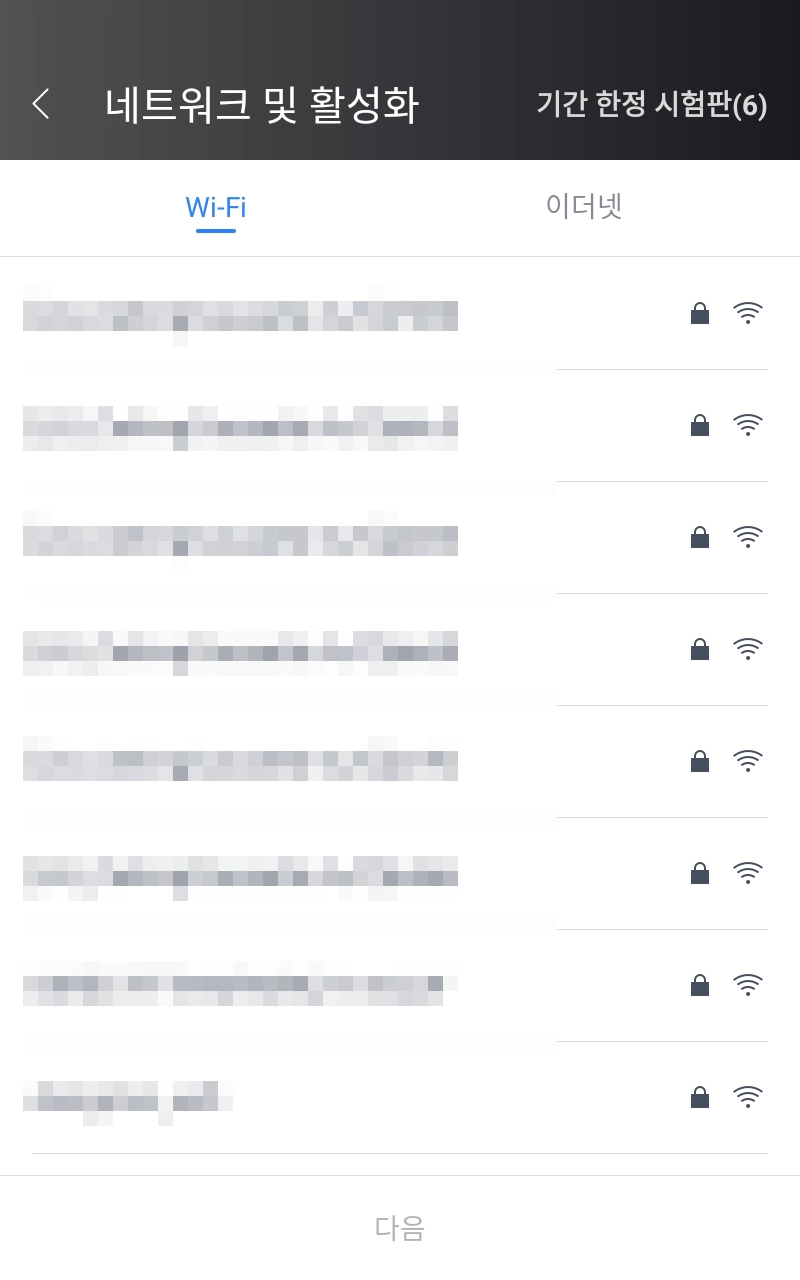

3. 네트워크 설정
5. App 업데이트

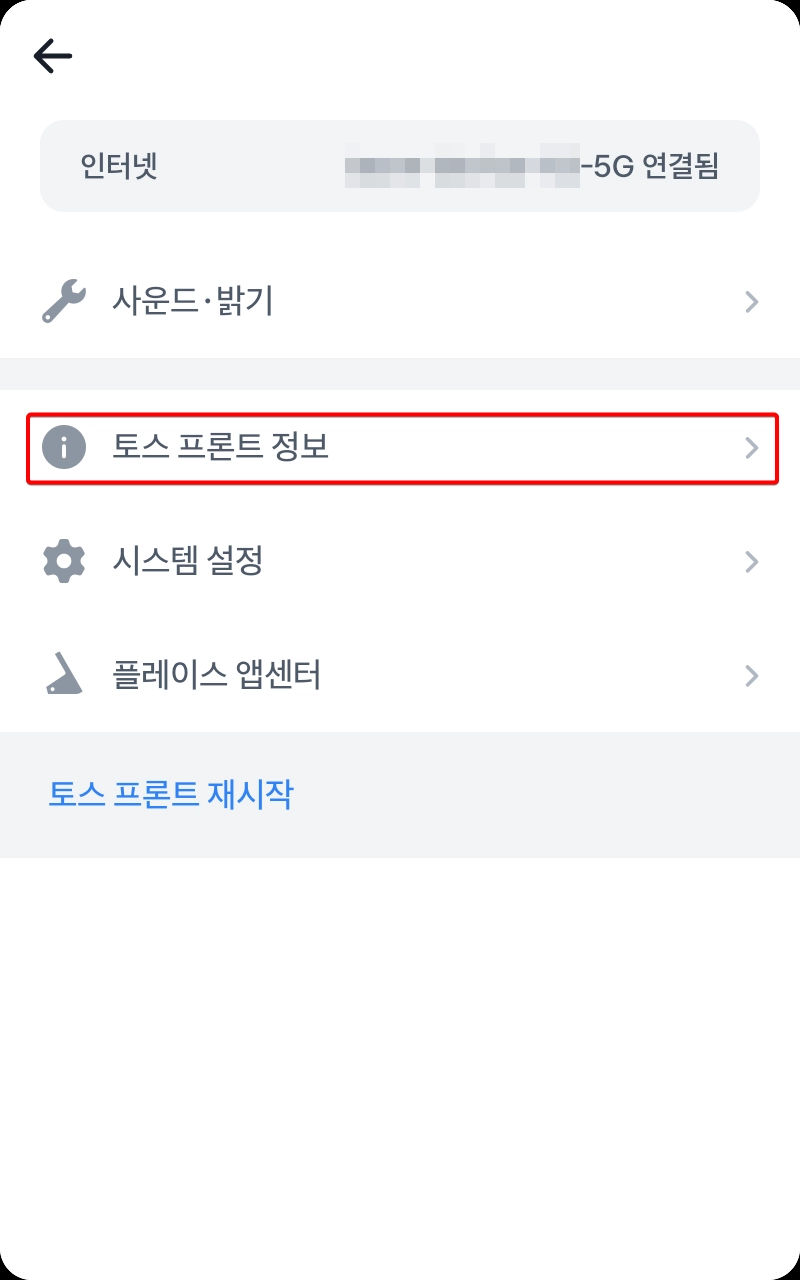

7. “토스 프론트 정보” 선택
9. 업데이트 시작
11. 업데이트된 버전 확인을 위해 “토스 프론트 정보” 선택(7번 이미지 참고)

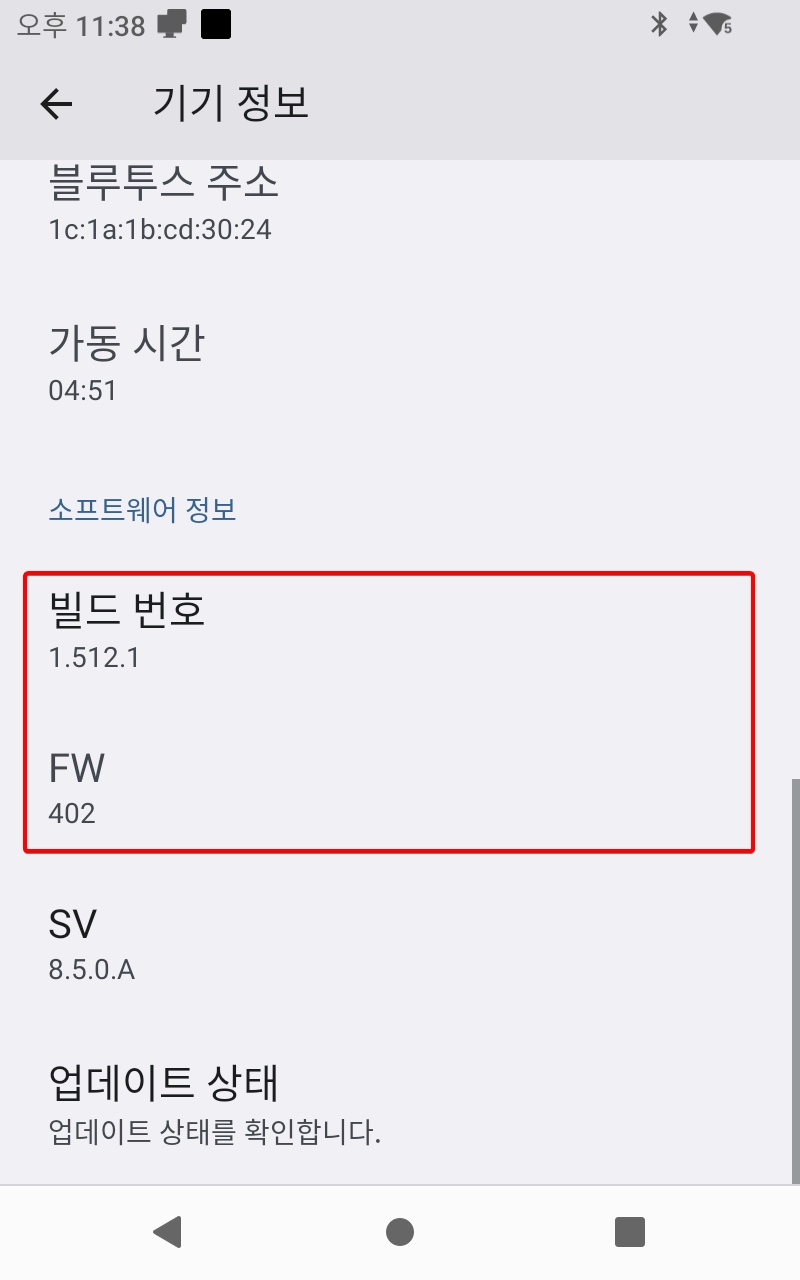

13. “빌드 번호”, “FW”로 버전확인

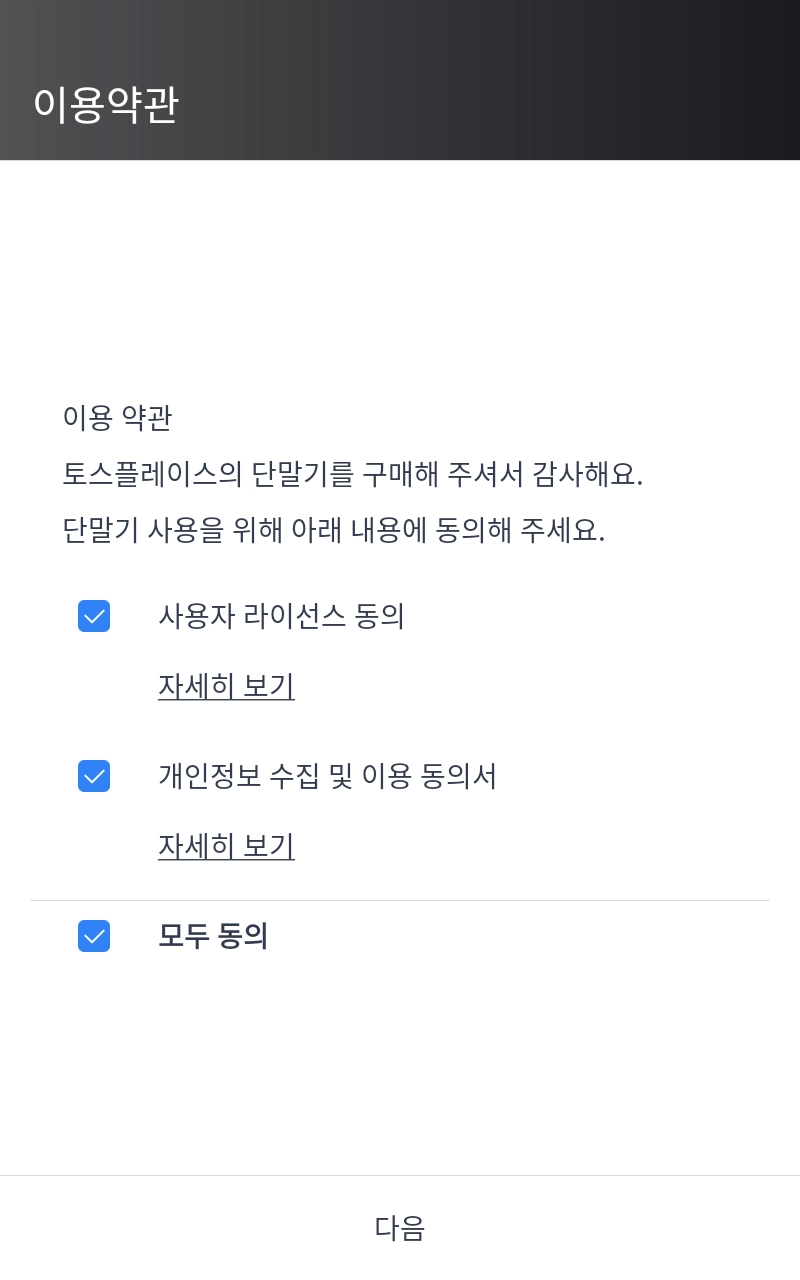

2. 이용약관
4. 초기 설정 완료

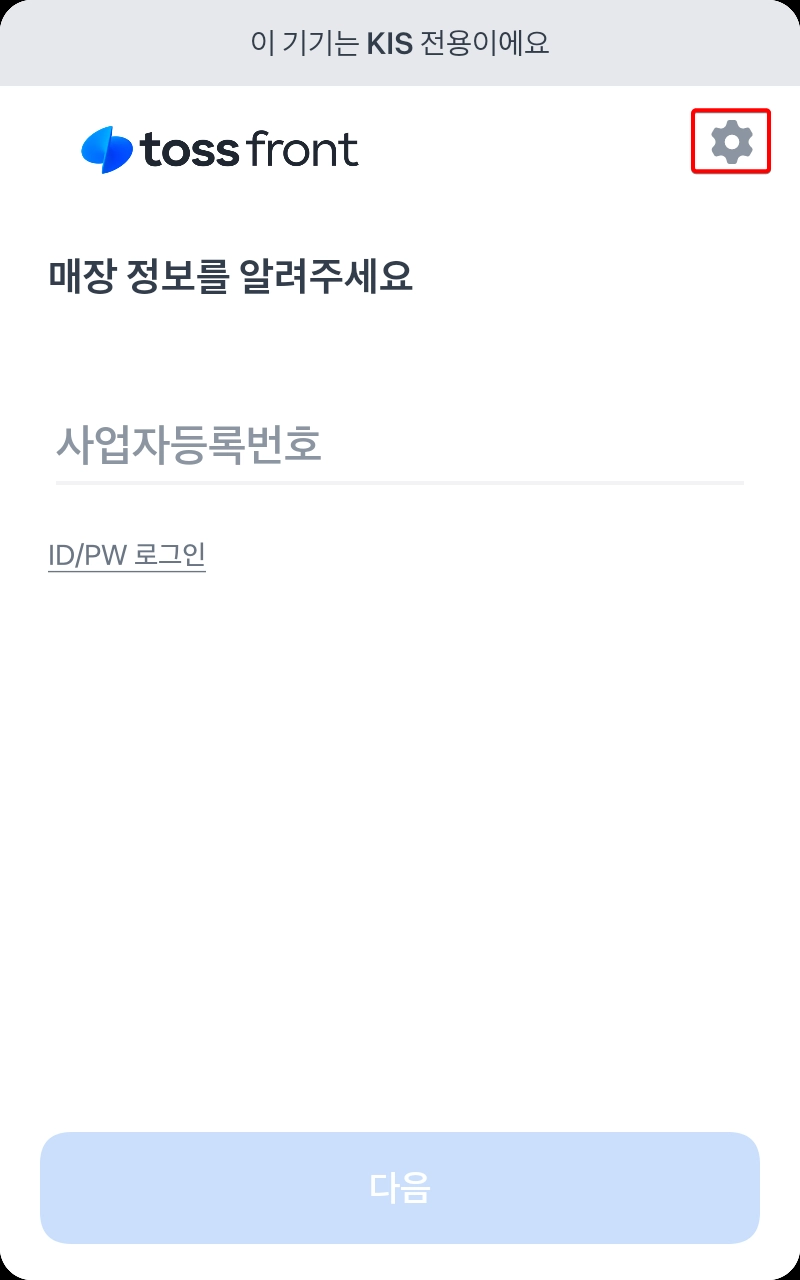

6. 온보딩 화면 : 우상단 “설정” 선택

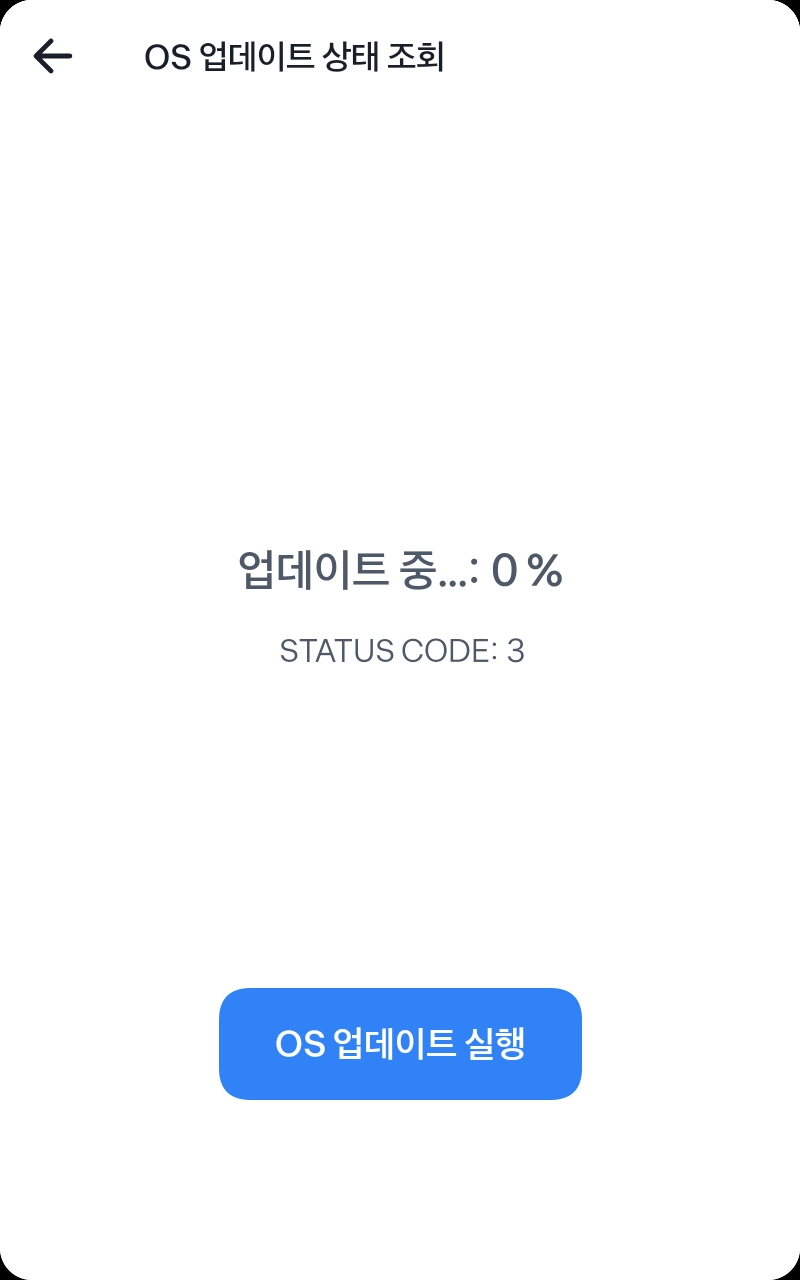

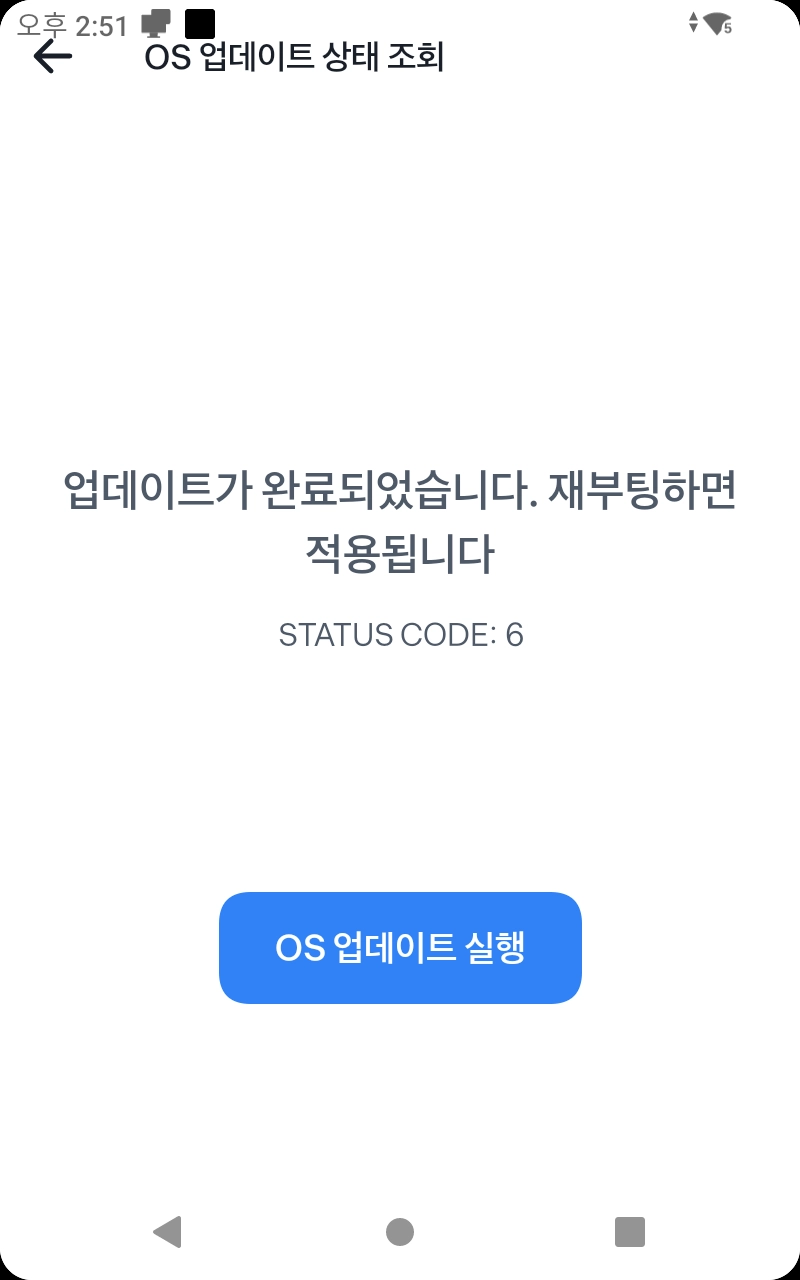

8. “OS 업데이트 상태 조회” 선택
10. 업데이트 완료 후 기기 재부팅

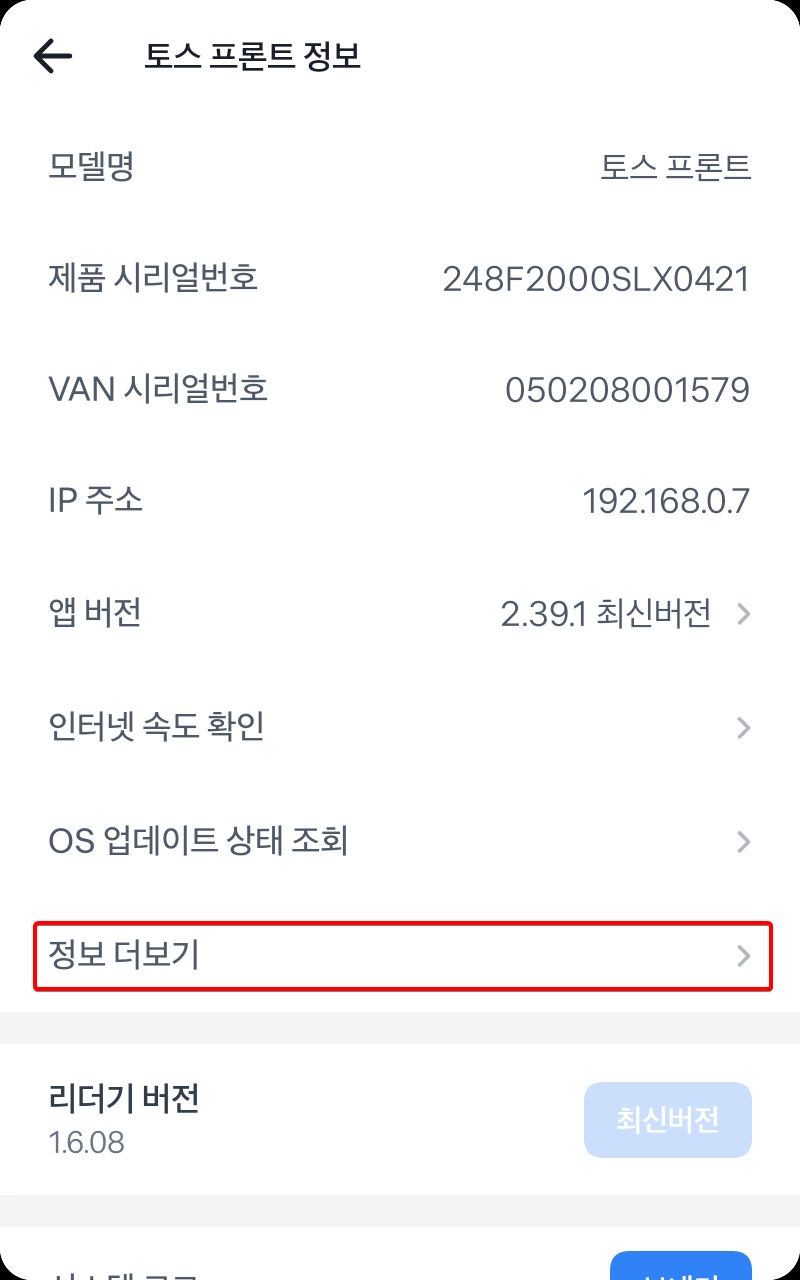

12. “정보 더보기” 선택
프론트 앱 버전: v2.39.13

터미널 2 업데이트 방법 (왼쪽→오른쪽 순서로 화면 참고)

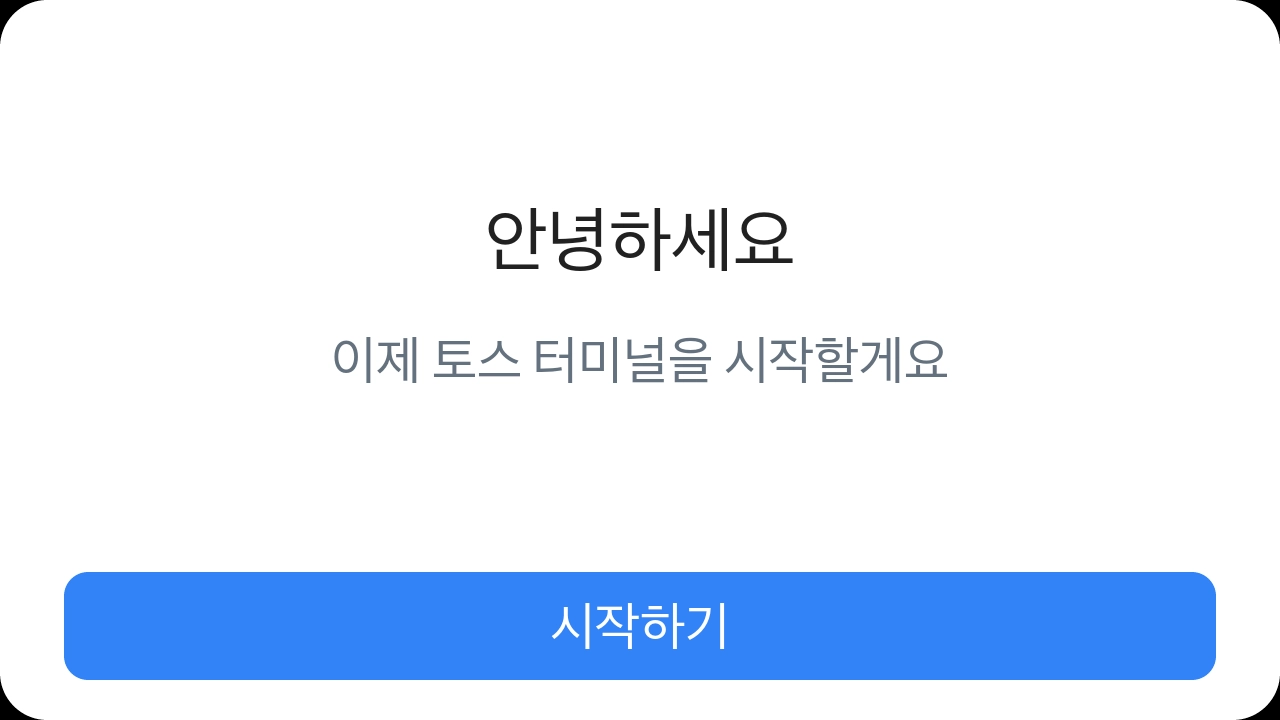

1. 처음화면

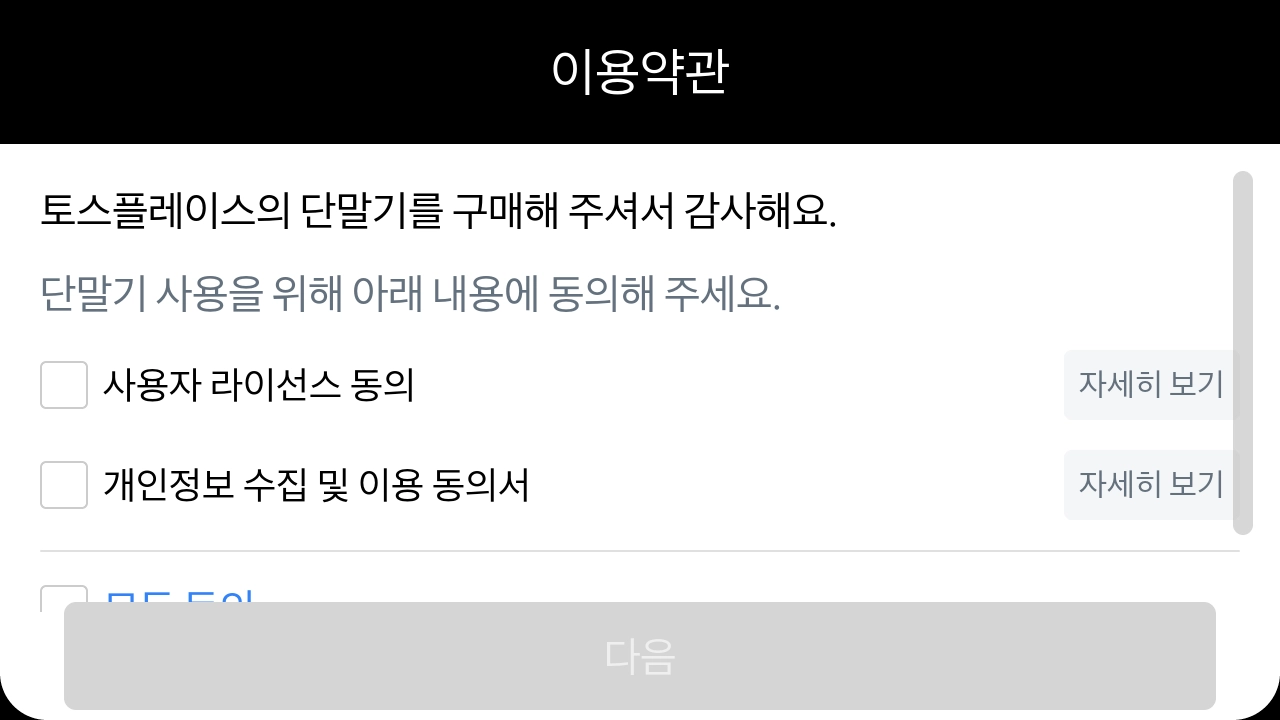

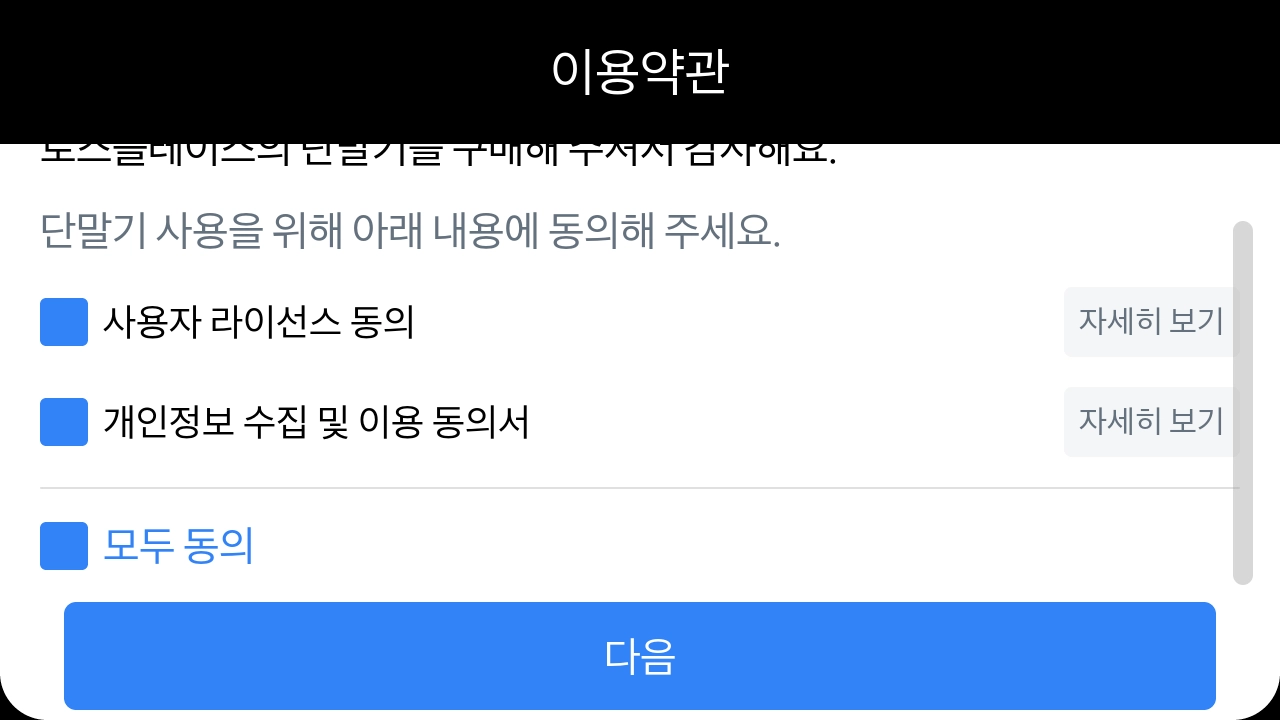

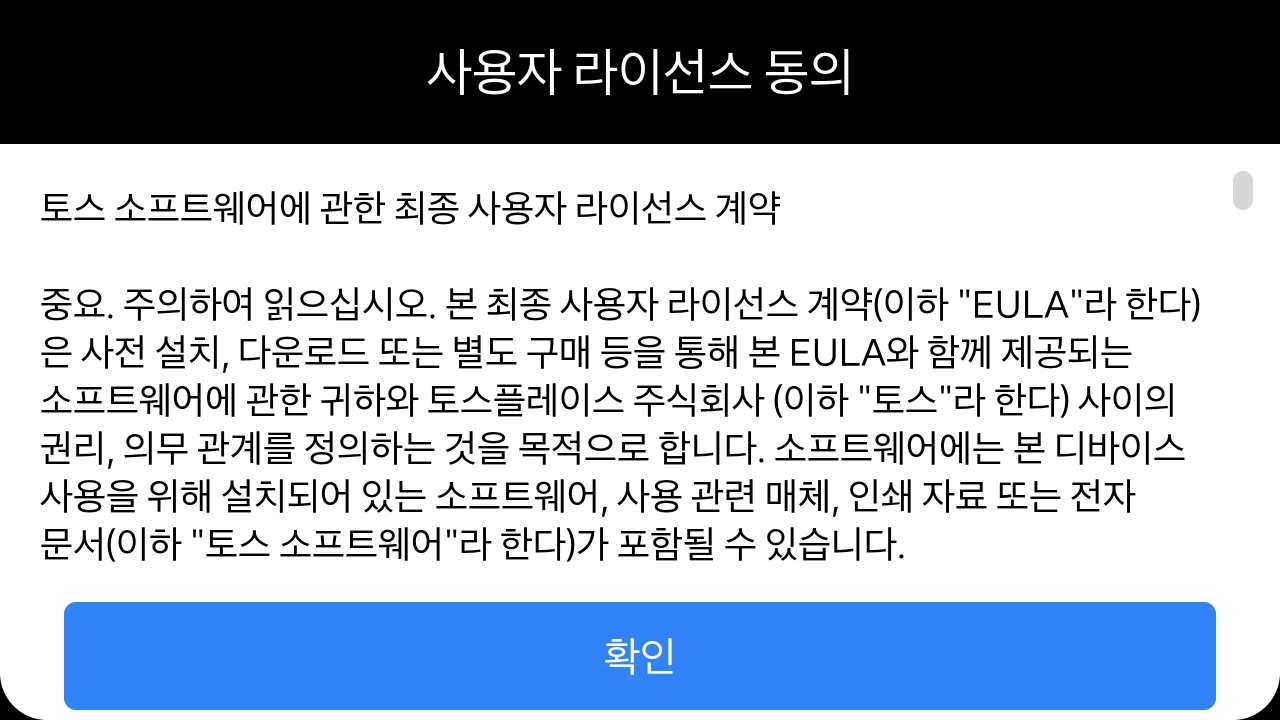

3. 이용약관 동의
5. C타입 케이블 연결 안내
7. OS 업데이트가 필요한 경우, OS 업데이트 진행

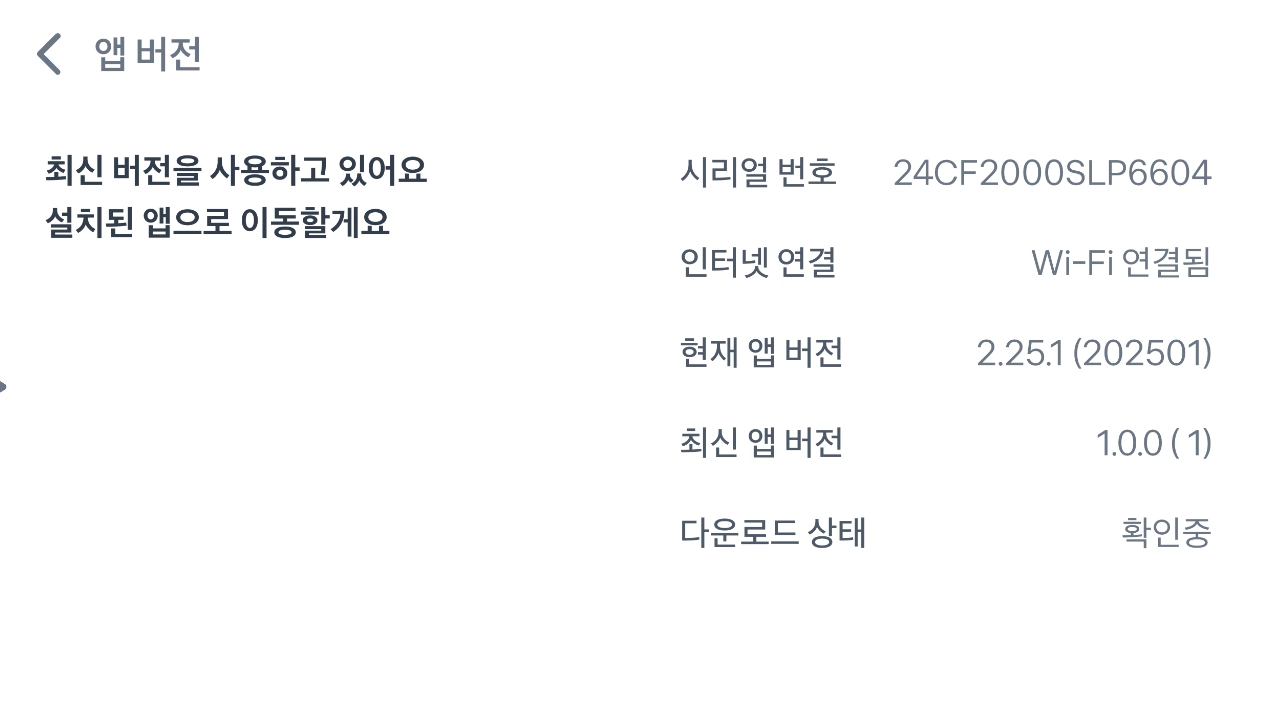

9. 최신 앱 버전 확인 화면
2. 이용약관
4. 네트워크 연결 안내

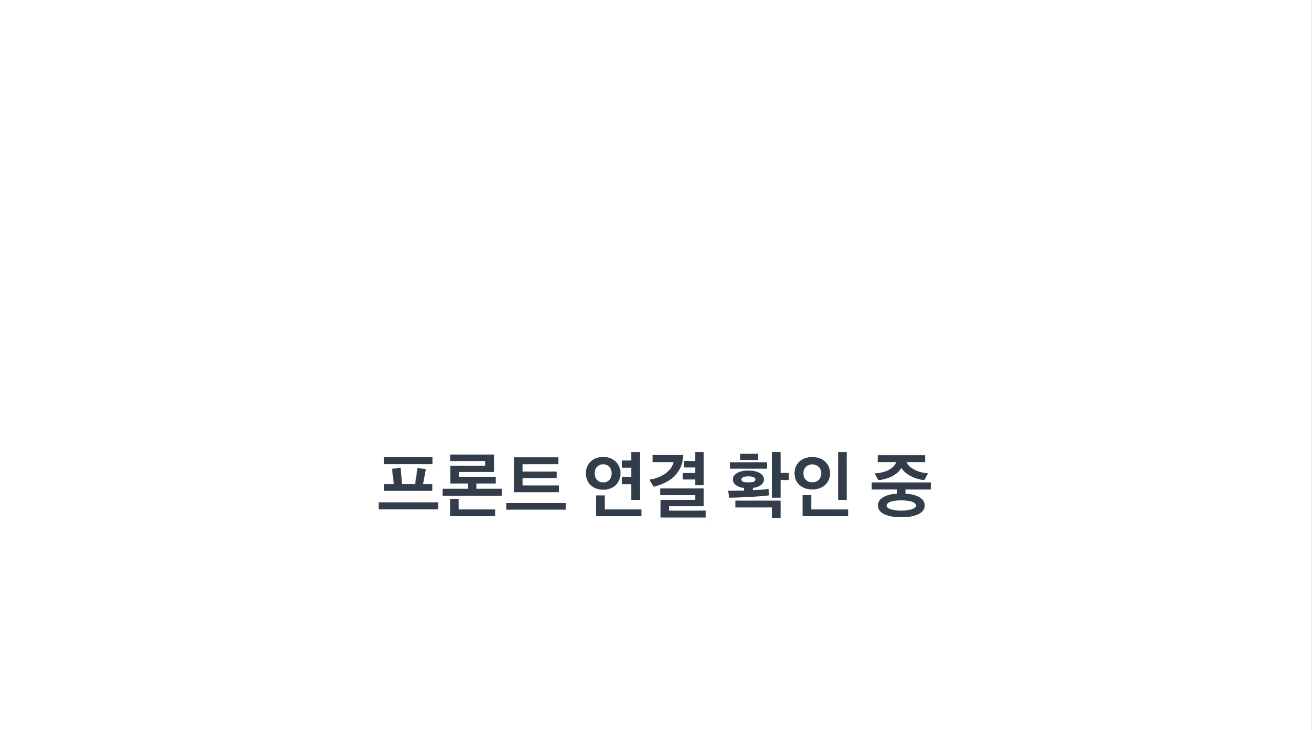

6. 프론트 연결 대기 화면

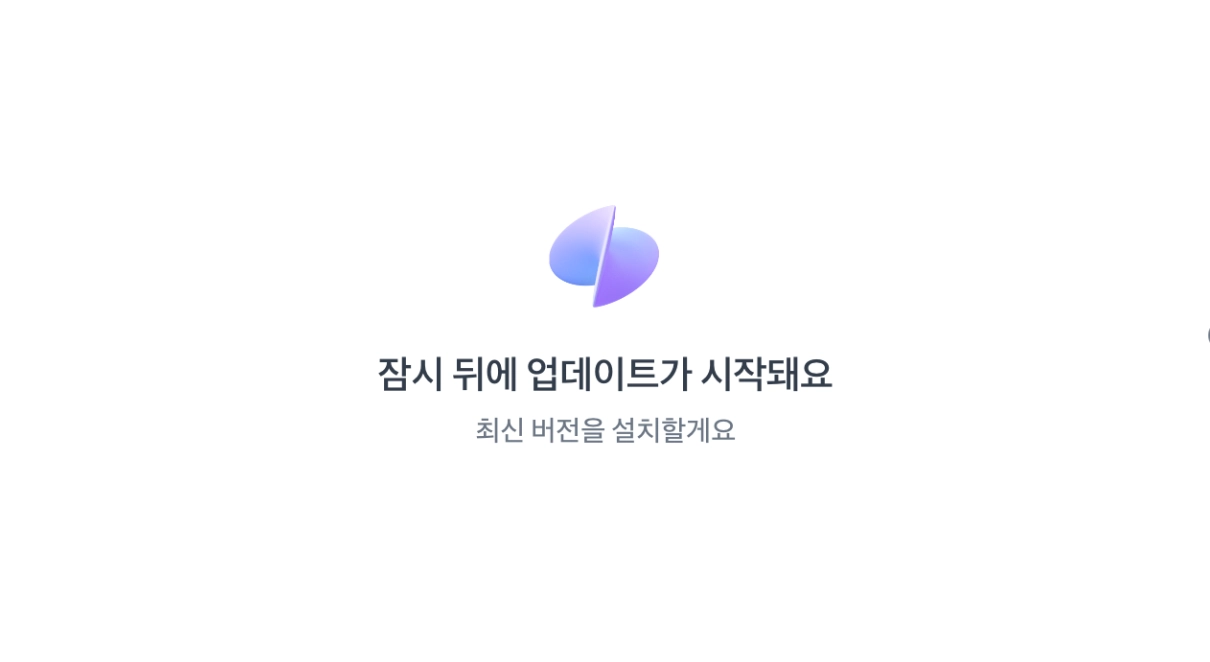

8. 앱 업데이트가 필요한 경우, 앱 업데이트 진행

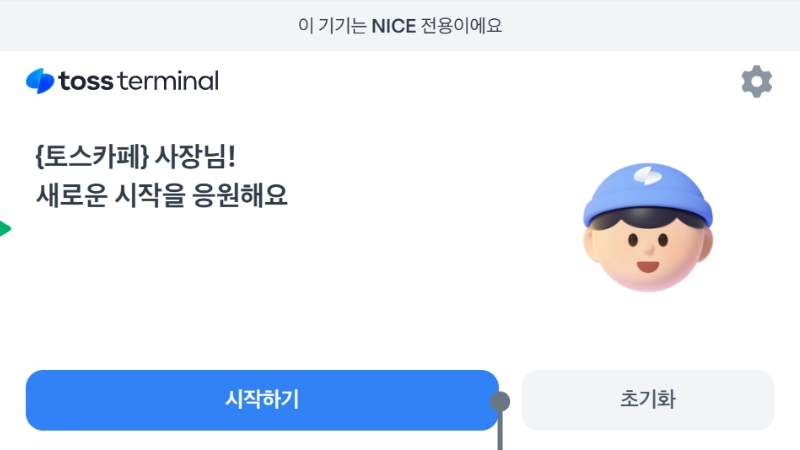

10. 매장 온보딩 시작 화면 (터미널 버전확인) 우상단 설정 > 토스 터미널 정보 > OS 버전에서 확인 가능 (민트앱 버전확인) 우상단 설정 > 앱버전
터미널 2는 유선랜 설치를 권장드려요.
유선랜으로 네트워크가 연결된 경우에만 비상결제모드를 사용하실 수 있어요.
와이파이 연결로 업데이트를 진행하고 싶으시다면, 아래와 같이 진행해주세요.
1.
프론트 2에 먼저 와이파이 연결 진행
2.
프론트 2 터미널 2를 C2C 케이블로 연결
3.
터미널 2에서 테더링으로 네트워크 연결 잡기
터미널 리눅스 OS 버전 확인 방법
•
우측 상단 설정 다섯 번 클릭 → 비밀번호: 7055 → 토스 터미널 정보 → OS 버전에서 확인 가능
앱 버전 확인 방법
•
우측 상단 설정 다섯 번 클릭 → 상단 설정 → 앱버전에서 확인 가능
◦
v0.1.0
1.

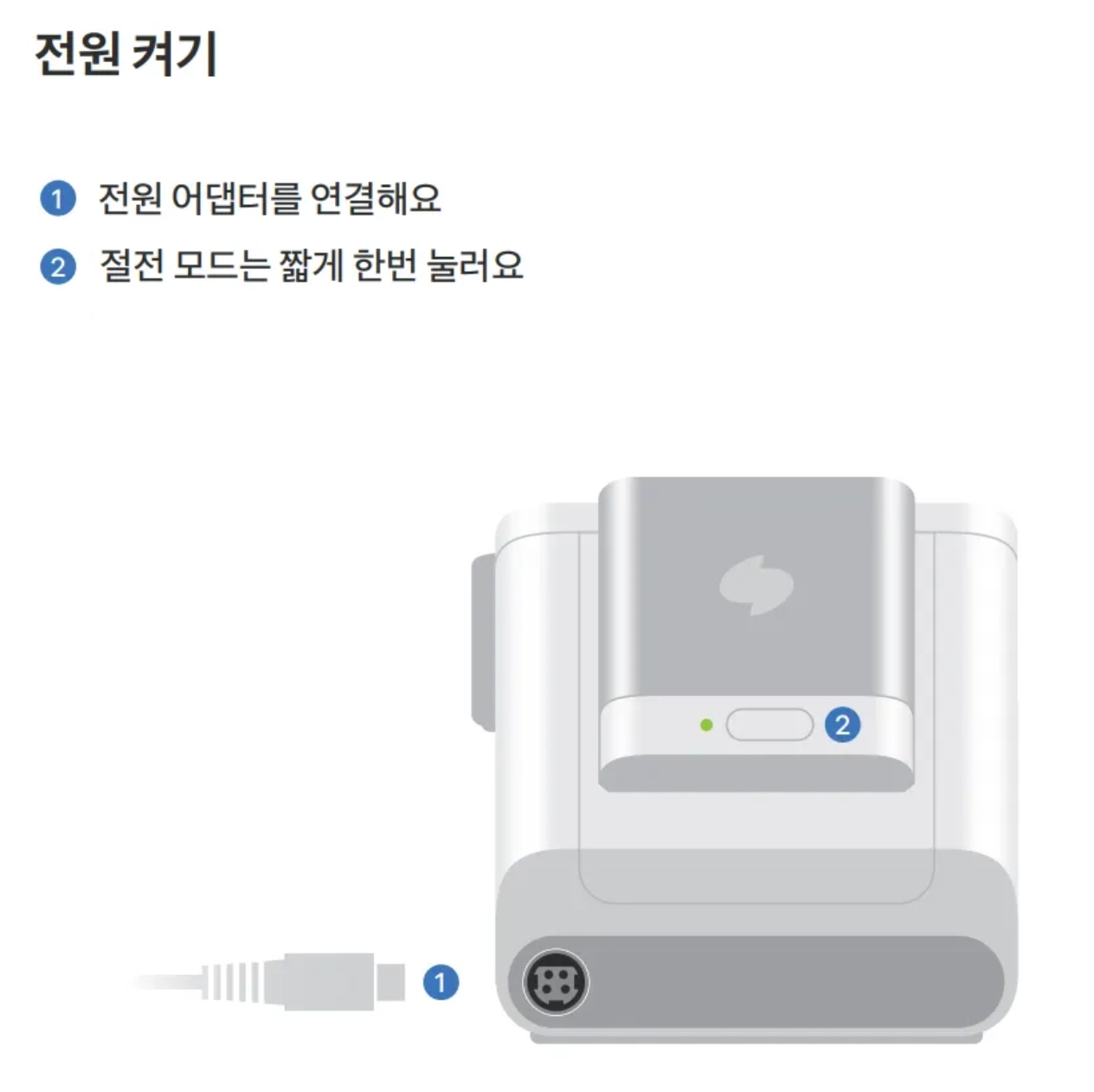

전원 공급을 위해 터미널 전원 단자에 전원 어댑터와 전원 코드를 연결하고 전원을 공급해주세요.
2.
연결 후 바로 토스 로고가 뜨면서 터미널 전원이 켜져요.
•
절전 모드는 단말기 후면 전원 버튼을 짧게 한번 눌러주세요.
3.
전원을 끄고 싶다면, 단말기 후면에 있는 전원 버튼을 3초동안 꾹 눌러주세요. 팝업 창에서 전원을 다시 켜거나, 재부팅을 선택할 수 있어요.
•
전원 표시등 색상의 의미는 다음과 같아요.
연두색 → 정상 동작 상태
노란색 → 단말기 디스플레이(화면)가 꺼진 상태
빨간색 → 네트워크 미연결 상태

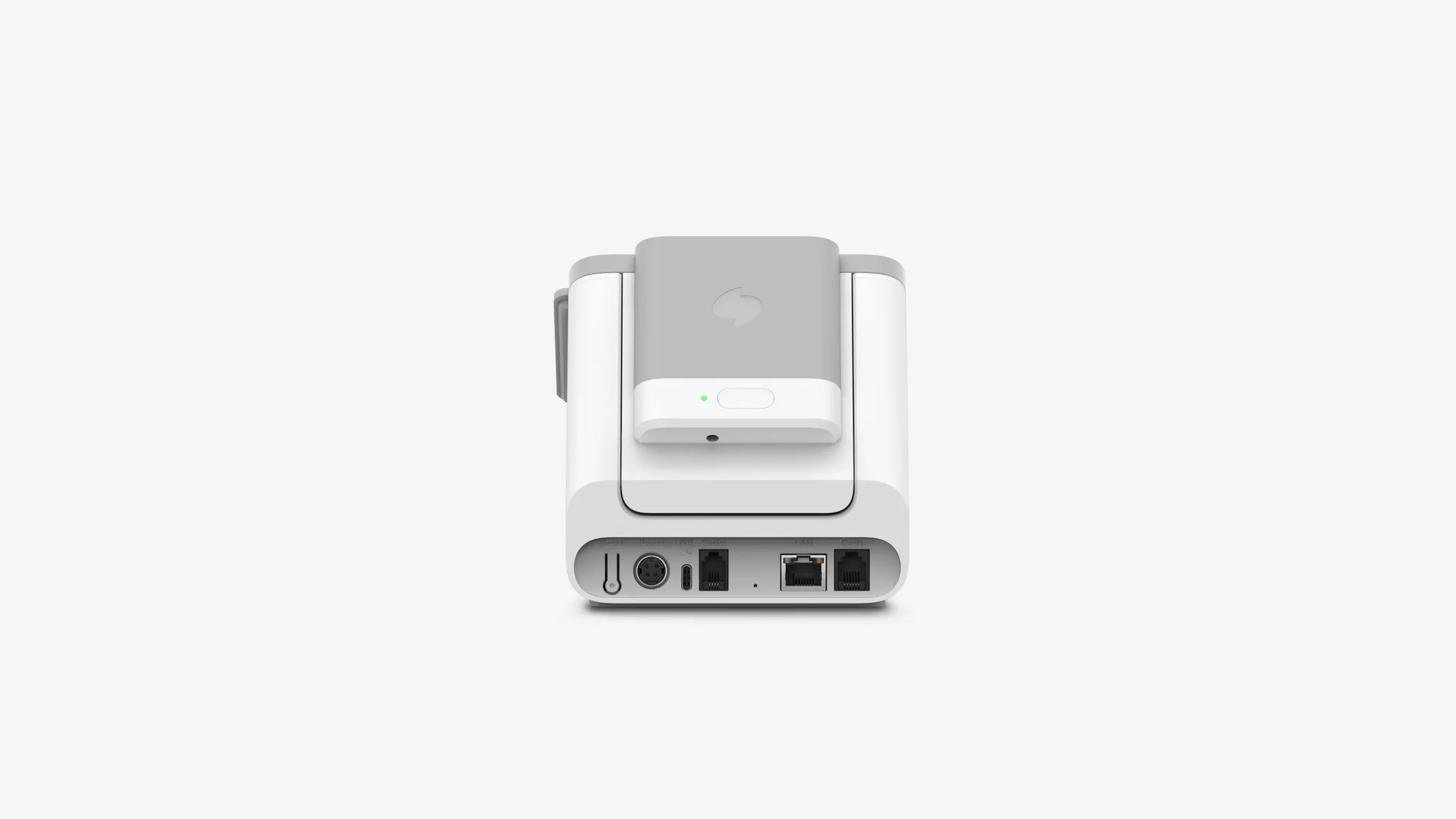

※ 터미널 2의 전원 버튼은 단말기 뒷 부분에 위치해있어요.

[매장] 단말기 설치 방법

터미널 2는 반드시 프론트 2와 연결된 상태에서만 설치 및 사용할 수 있어요.

기존 프론트 패키지와는 연결이 불가해요.

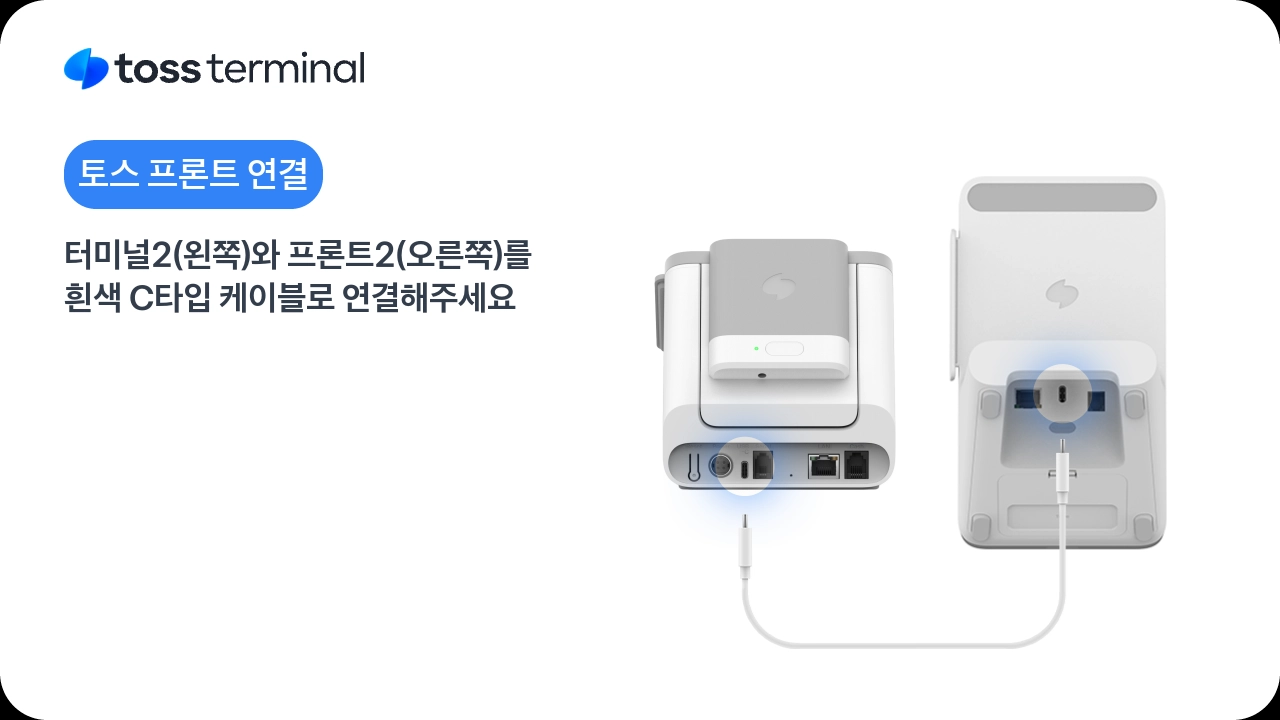

세팅을 시작하기 전, 터미널 2와 프론트 2를 제공된 C타입 케이블 로 연결하고, 각각 전원 코드를 연결하여 전원을 켜주세요.

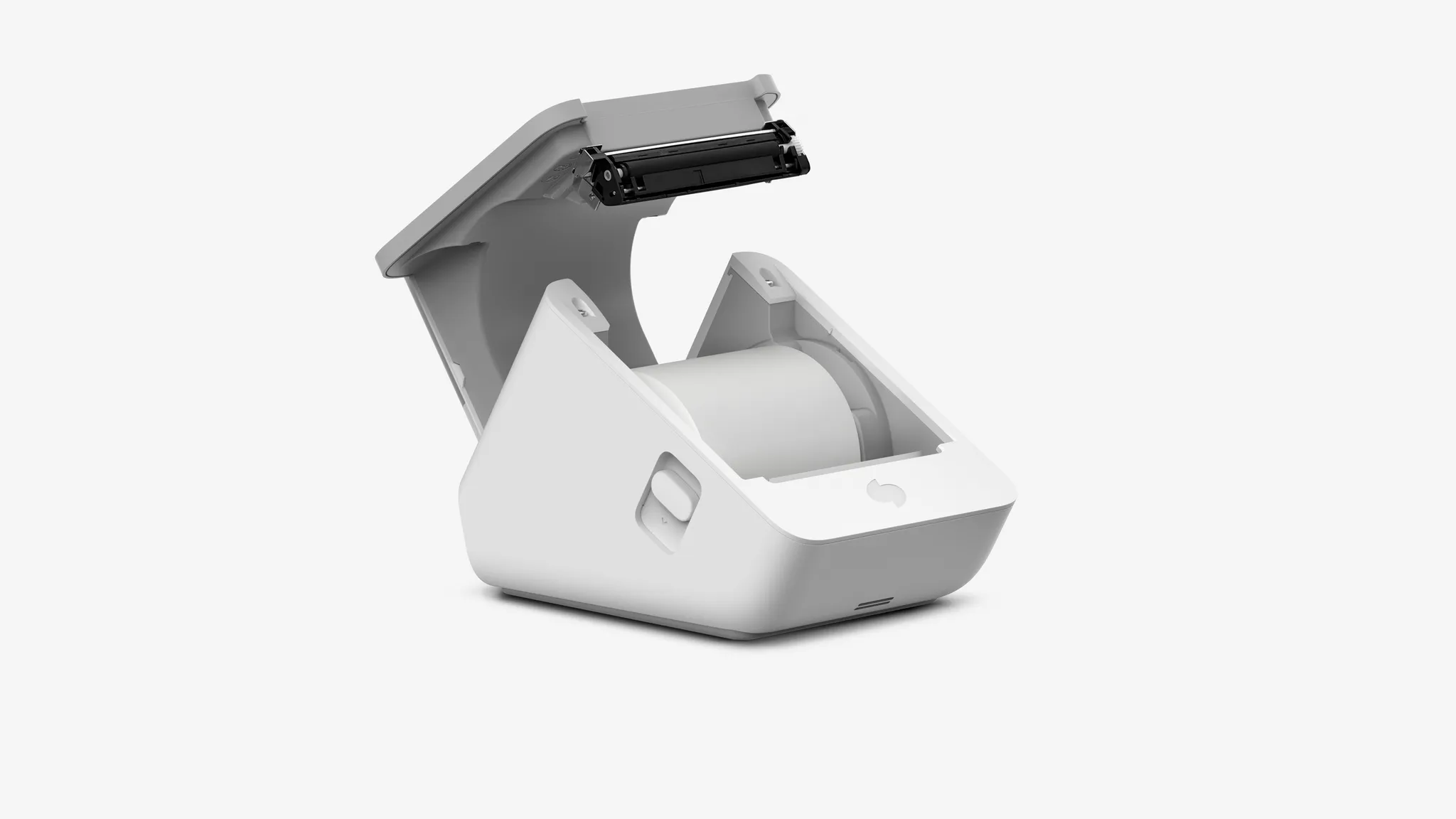

터미널 2의 영수증 롤지 방향은 터미널 1과 달라요. 단말기 앞면의 커버를 열어 용지가 앞쪽으로 나올 수 있도록 세팅해주세요.

[매장] 터미널 2 온보딩 하기

1.
프론트 2와 연결된 상태로 터미널 2의 전원을 켜주세요.
2.
사용자 이용 약관 동의에 동의를 진행하고, 다음 버튼을 눌러주세요.
3.
터미널 2에 네트워크를 연결해주세요.

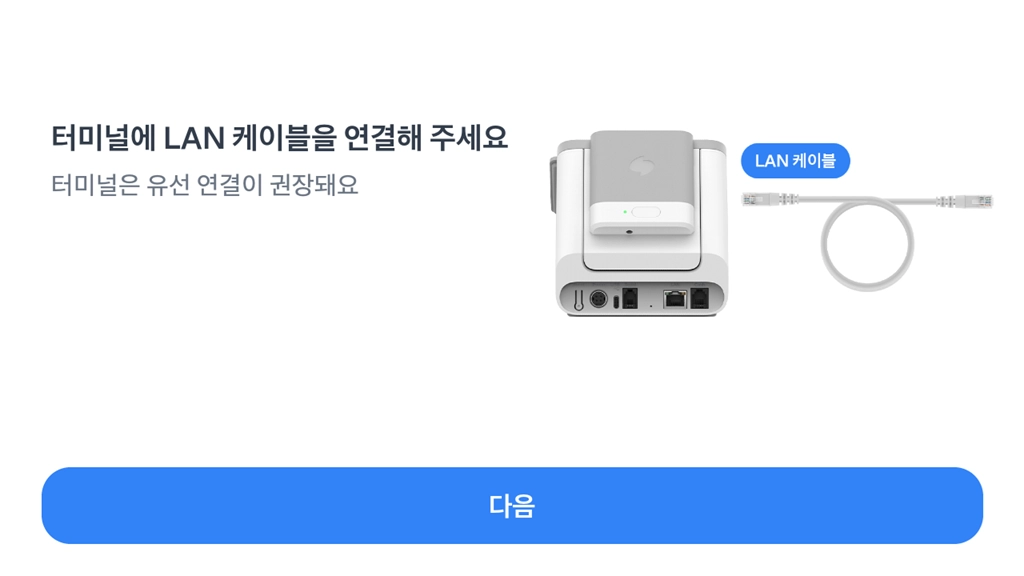

[권장 방식] 유선 연결: 랜 케이블 연결 방식
•
터미널 2는 프론트 2와 연결된 C타입 케이블을 통해 작동해요. 두 단말기 간 케이블을 꼭 연결해주세요!
4.

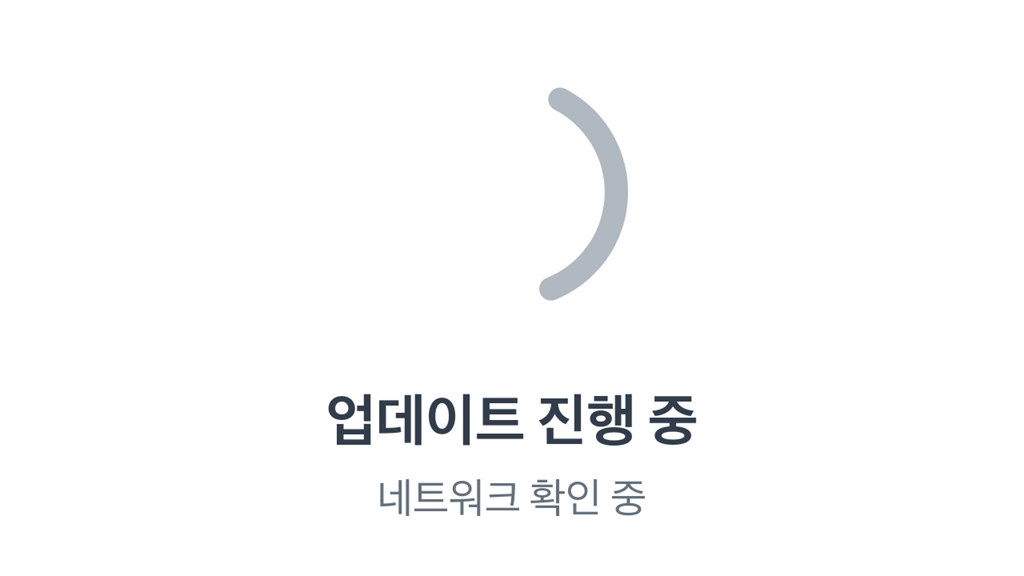

프론트와 연결 확인이 완료되면, 최신 버전의 앱으로 업데이트를 진행해요.
•
소요 시간: 약 1~5분 소요
5.

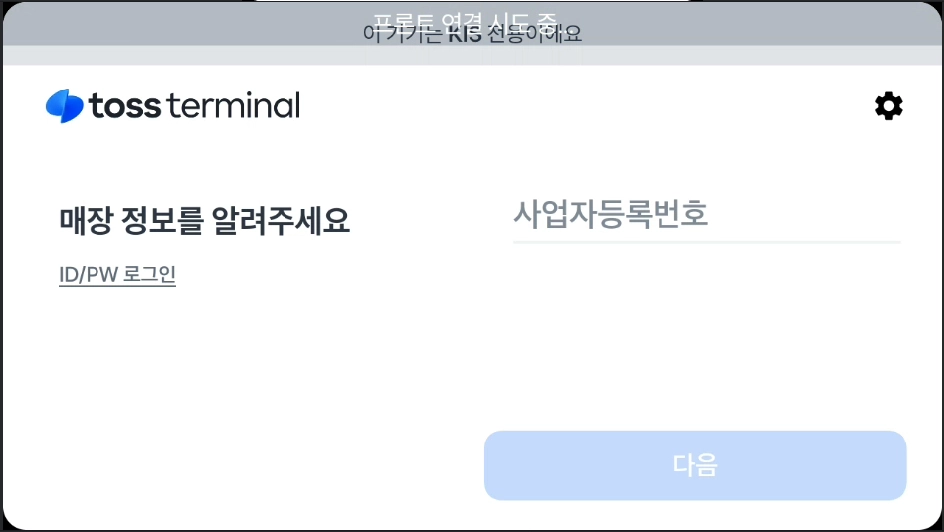

앱 업데이트가 완료되면 기존 단말기와 동일하게 매장 정보 입력을 진행해요.
•
사업자등록번호
•
매장고유번호
•
휴대폰번호
6.
온보딩이 완료된 후, 시작하기 버튼을 누르면 설치가 완료돼요.

터미널 2는 이런게 좋아졌어요

컴팩트한 디자인으로 매대 공간을 효율적으로 사용할 수 있어요.
•
터미널 1보다 부피가 40% 작아지고, 무게도 0.5kg 더 가벼워졌어요. 매대 환경을 덜 차지해요.
단가가 저렴해졌어요.
•
터미널 1보다 합리적인 가격이지만 기존과 동일한 기능을 모두 제공해요. 일반 캣 단말기보다 더 다양한 기능을 계속해서 이용하실 수 있어요.
•
판매 단가
◦
정식 런칭 시점 확정 예정
금액 입력 모드(비상 결제 모드)를 이용하실 수 있어요.
•
비상 결제 모드는 터미널 2를 유선랜으로 연결 시에만 사용 가능해요.
•
프론트와의 연결 끊김 등 장애 상황에서도 터미널 2에서 직접 금액을 입력해 결제하실 수 있어요.
•
터미널에서 직접 결제 금액을 입력한 뒤, 카드나 현금 등 다양한 방식으로 결제가 가능해요.
결제 모듈 교체 가능
•
자주 고장나는 부분인 결제 모듈 부분을 누구나 쉽게 교체할 수 있어요.
•
결제 모듈의 나사를 풀고, 위로 밀어올려 모듈을 교체할 수 있어요.

FAQ

터미널 2 필드테스트 설치 가능 VAN: NICE정보통신, KIS정보통신
기존 토스 프론트의 단말기 설치 방법과 다른 부분이 있나요? 기존의 어댑터, C2C케이블과 호환이 가능한가요?
•
기존 토스 터미널 1과 동일한 연결 방법으로 설치 및 온보딩이 가능해요. Inbox 어댑터와 케이블 사용을 권장드려요.
•
토스 터미널 2는 토스 프론트 2와만 연결하여 사용이 가능합니다. 다른 조합은 사용할 수 없어요.
 지원하는 카드 결제 및 간편 결제는 어떻게 되나요?
•
기존 터미널 1과 동일한 결제 환경을 지원해요. 애플페이는 지원하지 않아요.
IC 카드 결제 시, 카드의 위/아래 상관 없이 결제가 가능한가요?
•
IC 결제는 양방향 가능하도록 설계되었어요. MSR은 단방향 결제가 가능해요.
교체가능한 카드 모듈은 어디서 구매할 수 있나요?
•
추후 판매 예정이에요.
단말기 공장초기화는 어떻게 진행할 수 있나요?
•
터미널 1과 동일하게, 물리적인 키를 사용하여 단말기의 공장초기화를 진행할 수 있어요.
◦
 터미널 하단의 리셋 키와 전원 키를 동시에 눌러주세요.
 두 개의 키를 누른 것을 유지한 상태에서 전원 케이블을 꽂고 3초 정도 기다려주세요.
 화면이 한번 깜빡하고, 동그랗게 이미지가 뜨면서 문구가 뜬 뒤에 공장초기화가 진행돼요.
초기화 사용 방법 동영상
와이파이 사용 가능한가요?
•
직접 네트워크 연결이 가능한 방법은 유선 랜을 터미널 2에 직접 연결하는 방식이에요.
•
와이파이 등 간접 네트워크 연결은 C2C 케이블을 통해 프론트 2의 네트워크를 테더링으로 이용하는 방식이에요.
◦
단, 와이파이 연결 방식으로는 비상 결제 모드를 이용하실 수 없어 유선 랜 연결 방식을 권장드려요.
토스 터미널2의 가격과 수수료 체계는 어떻게 되나요?
•
정식 런칭 시점 확정 예정이에요.
판매에 필요한 토스 터미널2 제품 이미지를 제공받을 수 있나요?
•
아래 압축파일을 다운로드 받아 사용해주세요.
toss_terminal2_image.zip
17.2 MiB
터미널 2 프론트 2 포스 연결 시, 하드웨어 설치를 어떻게 해야하나요?
•
터미널 2는 프론트2와 연결되었을 때만 작동이 가능해요. 따라서, 터미널 2 와 프론트 2를 C2C 케이블로 연결한 뒤 터미널 2의 전원 어댑터를 통해 전원을 공급해주세요. (프론트 2의 전원 어댑터는 필요하지 않아요.)
