토스포스에 토스 프론트를 연결하는 소프트웨어 온보딩(셋업) 순서에 대해 알려드릴게요.
단말기 온보딩(셋업) 과정 전, 네트워크 연결을 반드시 진행한 후 시작해주세요.
단말기 초기 세팅 시, 앱 업데이트에 시간이 소요될 수 있어요. 앱 업데이트 후 단말기 설치(온보딩) 작업을 진행해주세요.
※ 유의사항: SMATRO 밴사는 OK POS 연동을 지원하지 않습니다.
시작하기 전에
1.
구성품을 확인해 주세요.
•
토스 프론트 : 프론트 본품, C타입 케이블, 윈도우 PC 연결용 케이블, 어댑터, 간단 설명서
•
토스 프론트2: 제품(프론트2), C타입 전원코드, 고정 밸크로, 간단 설명서, 윈도우 PC 연결용 케이블
1. 프론트 전원 켜기
흰색 C타입 케이블과 어댑터를 이용해 콘센트를 꽂고, 왼쪽 측면 버튼을 꾹 눌러서 전원을 켜주세요.
토스 프론트2는 C타입 일체형 전원 코드를 제공해드려요. 전원 버튼은 단말기 뒷 부분에 있어요.
.png&blockId=13d714bb-fde7-80e9-a98f-f3b737c27a2e)
2. 프론트 인터넷 연결하기
wi-fi 연결하기 버튼을 눌러서 인터넷을 연결해주세요
무선이면 wi-fi를 연결해주시고, 유선으로 연결하려면 랜케이블을 꽂아주세요.
3. 계정확인 및 서비스 이용동의
내 매장의 이름이 맞는지 확인하고, 맞으면 동의하고 시작하기를 누르세요, 매장 이름이 다를 경우 다른계정으로 시작하기를 눌러주세요
동의하기를 미리 한 경우에는 이 계정으로 시작하기를 눌러주세요
•
단말기 화면에서 ‘이미 사용중인 시리얼[S/N]. CATECA에서 사용해지 후 사용하여 주십시오’ 라는 문구가 뜨는 경우에는 관리 대리점으로 문의해주세요.
4. 연결 할 프로그램 선택 : 타사 포스 > 프론트 설치 완료
연결 할 프로그램으로 타사 포스를 선택하고 다음 버튼을 누르면 끝이에요.
여기까지 완료되면, 프론트 메인화면(대기화면)이 켜져있는 상태에서 포스를 연동해주세요.
기존에 포스에 멀티패드를 연결하셨던 방법과 동일하게 연결해주세요.
이미 매장에 설치된 단말기를 다른 매장으로 옮겨 재설치하고 싶을 경우, 단말기 화면에서 ‘이미 사용중인 시리얼[S/N]. CATECA에서 사용해지 후 사용하여 주십시오.’ 라는 문구가 떠요. 이 경우에는 관리 대리점으로 문의해주세요.POS 연결 방법
•
프론트 온보딩 완료 후, 프론트 메인화면(대기화면)이 켜져있는 상태에서 포스를 연동해주세요.
•
기존에 포스에 멀티패드를 연결하셨던 방법과 동일하게 연결해주세요.
1.
네트워크를 연결하기 위해 LAN 케이블 이 잘 연결되어 있는지 확인해주세요.
2.
데이터 전송을 위해 RJ9-RS232 케이블을 꼽아 프론트와 연결해주세요.
3.
POS 기기를 켜고, 사용하게 될 포스 프로그램의 VCAT에 접속하여 설정을 진행해주세요.

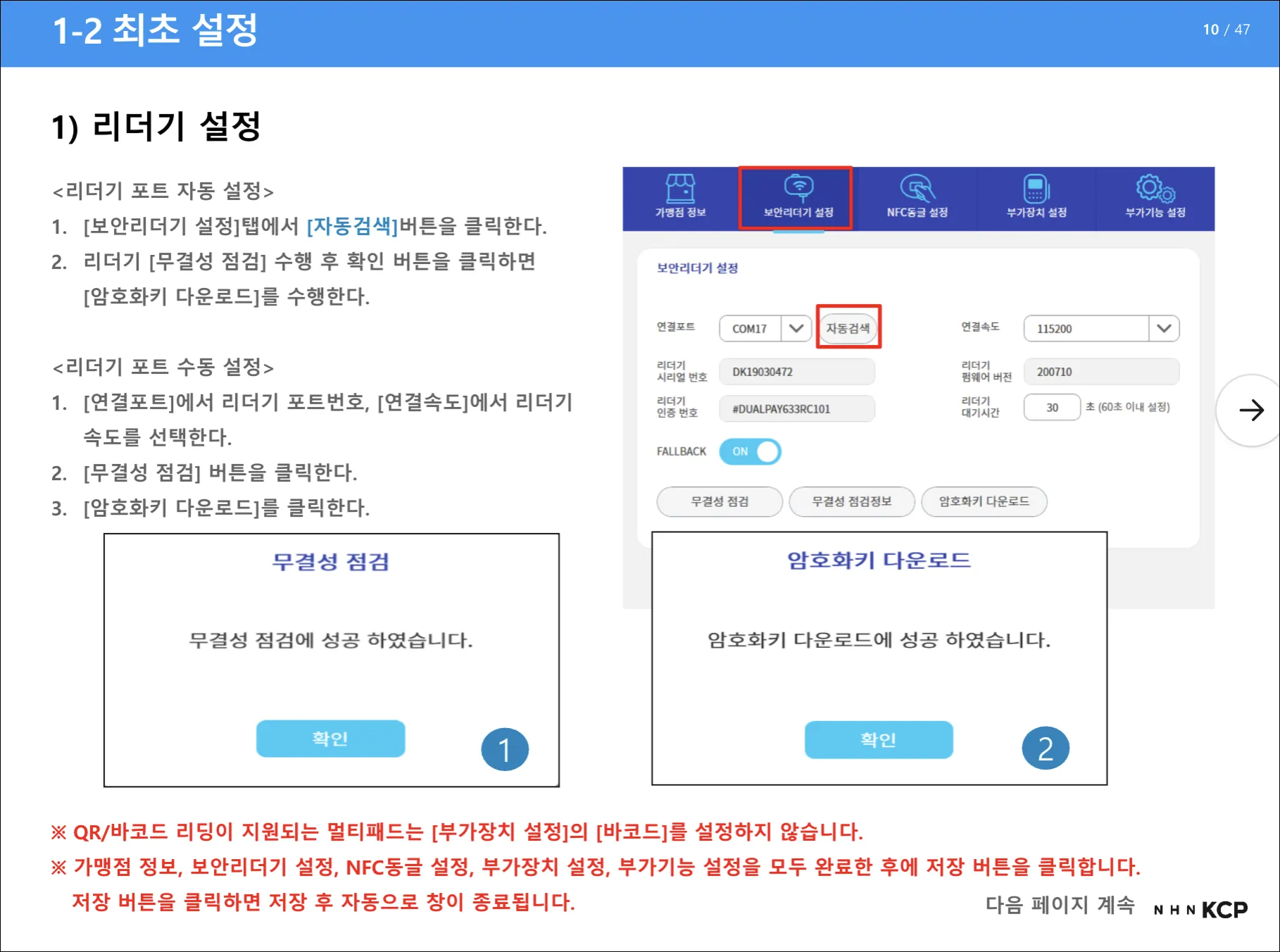

1) 리더기의 포트/속도/타입을 설정해주세요. 모두 같은 포트, 같은 속도(115200) 으로 세팅해주세요.
2) 서명패드의 포트/속도를 설정해주세요. 모두 같은 포트, 같은 속도(115200) 으로 세팅해주세요.
QR 결제를 사용하기 위해선 리더기 타입을 멀티패드+QR 로 선택해야 해요. KIS의 경우, 해당 타입은 VCAT 3.4.1.2 버전 이상에서만 가능하므로, 해당 버전이 필요하실 경우, KIS에 문의해주세요.
KIS VCAT에서 프론트를 포함하여 리더기를 2개 설정하고 싶은 경우 아래 방법을 따라주세요.•
서명패드에는 프론트, 멀티리더기에는 다른 리더기를 설정해주세요.
•
속도(115200), Type(SP400) 설정 후 결제장비로 선택
•
자동 키다운로드 진행
KOVAN V POS의 경우, 아래 이미지와 같이 설정해주세요.
코밴 VPOS 설정
SMATRTO 스마일 포스 설정의 경우, 아래 이미지와 같이 설정해주세요.
스마트로 스마일포스 설정
•
스마일 포스 내 옵션관리 에 접속하여 신규 버튼을 클릭해주세요.
◦
구분모델: 통합 동글 / 속도: 115200 / 부가기능: QR을 체크하여 저장해주세요.
•
설정값 세팅 완료 후, 포스 홈 하단의 워킹키 수신 버튼을 클릭하여 통합동글 키교환 처리를 완료해주세요.
[유의사항] 스마트로 밴사는 OK POS와의 연동을 지원하지 않아요.4.
설정값 세팅 완료 후, 가맹점 인증/키 다운로드/무결성 검사/재부팅 과정을 진행하여 셋업을 마무리 해주세요.
KSNET - 아임유(IMU) POS 설정
KSNET - KSCAT(결제프로그램_에이전트) 신규 설치 및 업그레이드 방법
1.
좌측의 압축파일과 사용 매뉴얼을 다운로드 받아 설치해주세요.
(제목: KSCAT 데몬형 결제프로그램 (Version.20240321) - 설치파일)
•
Setup: KSCAT(결제프로그램_에이전트) 신규 설치 파일
•
배포용: 업그레이드 파일
※ KSVCAT 설정 방법 ※
① 타사포스와의 통신속도: 115200 지정
② CAT 단말기와의 통신속도: 38400 지정
1.
네트워크를 연결하기 위해 LAN 케이블 이 잘 연결되어 있는지 확인해주세요.
2.
데이터 전송을 위해 RJ9-RS232 케이블을 꽂아 프론트와 연결해주세요.
3.
포스 기기 내에 KSVCAT (ksnet에이전트 설정) 을 설치 및 설정해주세요.
•
토스 프론트 연동 가능 버전: V20240206_V.2.4.0.7 버전 이상 연동 가능하며 이하 버전은 연동 불가
V20240206_V.2.4.0.7 버전 이상 연동 가능하며 이하 버전은 연동 불가•
KSCAT 프로그램 타이틀 바에서 버전 및 날짜정보 확인 가능
•
암호화 리더기 및 사인패드의 포트 설정 후 멀티패드 사용 필수
필수4.
에이전트 설정 완료 후, USMS 내에서 매장 VAN 사를 선택해주세요.
•
USMS → 서비스 조회 → 매장 검색 → 매장 클릭 후 VAN 사에서 KSNET 선택
- 통신 속도를 꼭 주의해주세요!
① 타사포스 연동 설치 시: 115200 지정
② CAT단말기와 연동 설치 시: 38400 (고정)
통신 속도를 꼭 주의해주세요!
① 타사포스 연동 설치 시: 115200 지정
② CAT단말기와 연동 설치 시: 38400 (고정)
5.
아임유 포스프로그램을 실행해주세요.
6.
프로그램 실행 후, 운영관리에 접속해주세요.
•
PW: 15664574
7.
운영관리 → 시스템설정 → VAN 설정 → IC VAN Agent 연동을 클릭 후 아래 값을 선택해주세요.
•
단말기번호 입력
•
IC리더기 타입 선택 : 멀티패드
•
VAN장비 스캐너 사용여부 체크 (멀티패드내 스캐너 사용 시)
토스 단말기 번호는 IMS에서 등록 및 확인이 가능해요.1.
토스 단말기 등록
•
터미널/프론트 구분없이 단말기번호로 사용 가능하며, 구분이 필요할 경우 각각 단말기번호 부여 가능
2.
등록방법
•
IMS -> 가맹점 등록 화면에서 단말기 등록 시 특수단말기(토스) 선택 후 등록
•
시리얼 번호 및 단말기번호 자동 생성 : TPxxxxxxxx(10자리),
카드사 가맹점번호 및 토스페이 가맹점 등록 여부 확인(포인트 등록 정보)
•
해당 번호는 플레이스 파트너스 → 새 매장 만들기의 가맹점 정보의 TID번호 등록에 활용됩니다.
다우데이타 - 키움페이(Daou VP 프론트) 연결 설정
1.
ASP 사이트에서 VP 최신 버전(Daou VP 2.4.5.7 이상)을 다운로드 받아주세요.
VP 최신 버전(Daou VP 2.4.5.7 이상)을 다운로드 받아주세요.2.
Daou VP 를 실행하여 비밀번호를 입력해주세요.
•
비밀번호: 1234
3.
개시거래 정보를 입력해주세요.
•
접속/거래정보 설정 → 단말기 번호 및 사업자 번호는 VAN시스템에서 조회 후 입력해주세요.
수동 설정 방법4.
리더기/서명패드 설정에 접속하여 아래와 같은 값을 설정해주세요.
5.
멀티패드 환경 설정
•
멀티패드 사용
•
멀티패드 포트: 연결 COM포트 번호 입력
•
멀티패드 단독 사용
6.
반드시 설정을 저장한 후 재시작을 눌러주세요.
7.
재시작 시, 자동으로 개시거래가 진행됩니다. 알림표시 6개에 모두 ‘녹색’ 표시가 뜬다면 정상 연결된 상태입니다.
자동 설정 방법4.
Daou VP 실행 후 개시거래 → 검색(예(Y))를 선택해주세요.
5.
장치가 자동 검색을 시작합니다. 멀티패드 사용 확인 예(Y)를 선택해주세요.
6.
자동으로 개시거래가 진행됩니다. 알림표시 6개에 모두 ‘녹색’ 표시가 뜬다면 정상 연결된 상태입니다.
KPN - (FirstPos/WInPos4 프론트) 연결 설정
FirstPOS - 토스 프론트 연결 FirstPOS 멀티패드 연결 시, 권장 환경•
FirstPOS S/W
◦
2024.08.19 버전 설치 또는 패치 (필수)
•
POS OS
◦
WindowsXP 이하 : 토스프론트 연동 불가
◦
Windows7 : 윈도우 업데이트 필수. FirstPOS S/W 업데이트.
◦
Windows10 이상 : FirstPOS S/W 업데이트 된 경우 연동 가능
FirstPOS 세팅 방법먼저 FirstPOS와 연결할 프론트 용으로 생성한 KPN 가시리얼번호는 설치 가맹점의 FirstPOS Admin에도 아래와 같이 동일하게 등록해 주세요.
1.
FirstPOS 환경설정에 접속하여 000703을 입력해주세요.
2.
포스환경설정을 선택해주세요.
3.
리더기-설정을 더블클릭한 뒤, 보안리더기를 더블클릭해주세요. 연결된 포트와 속도가 자동으로 검색됩니다.
4.
사인패드-종류를 더블클릭한 뒤, 시리얼 Type을 더블클릭해주세요. 연결된 포트와 속도가 자동으로 검색됩니다.
5.
포스다운로드 후 결제가 가능한 완료 상태로 적용됩니다.
WIn4POS 설정1.
WIn4POS 앱을 실행시킨 뒤, [장치설정] 을 실행해주세요.
•
환경설정 팝업화면 내 [환경구분] 항목에서 필요한 장치를 선택 → [장치찾기] 버튼을 클릭해주세요. (리더기1/리더기2/서명패드 중 선택)
◦
리더기2는 필요한 경우에 설정해주세요.
2.
[포스인증] 을 실행해주세요.
•
포스인증 팝업화면에서 [포스인증] 버튼을 클릭해주세요.
•
테스트 거래일 경우, 테스트 거래임이 확인되는 팝업이 노출됩니다.
•
POS인증 → 리더기 키 다운로드 거래가 순차적으로 실행돼요.
•
모두 성공될 시, 거래준비 완료 상태로 적용됩니다.
_1.png&blockId=ca4ce580-e464-461e-90fc-3880c0db3b82)
<포스,인증 화면 내 테스트 거래 접속 화면>
