프론트 단말기에 인터넷 연결이 되어있어야 유지서비스 수수료를 받을 수 있어요.
단말기 초기 세팅 시, 앱 업데이트에 시간이 소요될 수 있어요. 앱 업데이트 후 단말기 설치(온보딩) 작업을 진행해주세요.
프론트 단말기 초기 세팅 시, 반드시 CAT 단말기의 펌웨어 업데이트를 최신 버전으로 진행한 뒤 설치를 진행해주세요.VAN사별 연동 가능 단말기 리스트
① NICE: NC-6000, NC-7000, NC-8000, NPC-1000
② KIS: KIS-3410, 3210, 1410, 1420, 1421, 2400, 2410, 2420, 2200
③ KOVAN: LC7403S, LC7503S
④ 금융결제원: JT-330, JT-350 및 이후 출시 3인치 CAT
⑤ KSNET: KS1060, KS1060C, KS1030C, KS1070, KS9000
- KS1030, KS1040:
*단말기 리뉴얼되어 기존 시리얼케이블 단독으로 연결 불가, 별도 젠더 필요합니다.
구매 경로: KSMALL → 기타모델 → 소모품 → 4번 페이지의 (NFC리더 젠더(RJ9-미니딘)) 구매 필요 (https://ksmall.ksnet.co.kr/main/mainPage.do)
⑥ 다우데이타: DK9300, DD2300, DD2350, DD4350, DK8300, DK9200
⑦ KPN: MPOS-1700AE, MPOS-1701TE, MPOS-1800TE, MPOS-1901AE, MPOS-1902TE, MPOS-2100AE, MPOS-2103AE
⑧ SMATRO: 아래 표 참고
모델명 | 구분 | 버전 |
T283 | 3인치 | CE1R100231130 |
T226 | 3인치 | KP1R100231130 |
T250 | 3인치 | S21R100231130 |
T251 | 3인치 | S31R100231130 |
T240 | 3인치 | NA1R100231130 |
T263 | 3인치 | J71R100231130 |
T265 | 3인치 | JK1R100240112 |
T365 | 3인치 | JL1R100240112 |
T225 | 2인치 | KN1R100231130 |
.svg&blockId=a046b84e-d540-4460-b6fd-bed3da6d834c)
KOVAN 설치 유의사항:
① 토스 단말기에서 ‘이미 사용중인 시리얼. CATECA에서 사용해지 후 사용하여 주십시오.’ 라는 알림이 나타날 경우, CATECA에 접속하여 기존 가맹점 정보에서 시리얼 연결을 해지하셔야만 다른 가맹점에서도 사용이 가능해요.
② 기존 단말기가 있었던 가맹점에 토스 단말기를 교체 설치하실 경우, 기존 TID를 사용하시지 말고, 반드시 TID를 새로 발급받으신 후 온보딩 및 설치를 진행해주세요.
KSNET 설치 유의사항:
1. CAT 업그레이드를 통해 최신 버전인 상태에서 연결이 필요해요.
① LAN 통신 사용 환경에서 [특수]키 → 관리자 → 9999 → 온라인 → [표준]버전 선택하여 업그레이드
② 업그레이드 후 [특수]키 → 관리자 → 3300 → 단말기 초기화 → 전체 초기화 진행 후 가맹점 다운로드 진행
2. 설정 방법
① 단말기 초기화면 → 특수 키 → 주변 장치 → 장치 자동찾기 → 연결이 완료되면 모델명을 출력하면서 알림창이 화면에 나타나요. (별도 통신속도 설정은 필요하지 않으나, 속도 값은 38400(고정))
② 기종에 따른 화면 표시 문구
- 리더기 기능만 가능한 경우: [모델명] 리더기 연결완료
- 사인패드 기능만 가능한 경우: [모델명] 사인패드 연결완료
- 리더기/사인패드 모두 가능한 경우: [모델명] 리더기/사인패드 연결완료
금결원/다우데이타 설치 유의사항:
한 매장에 두 대 이상의 토스 단말기가 설치될 경우, 반드시 TID를 각각 발급받아 사용해주세요.
•
동일 TID로 여러 대의 단말기가 개시될 경우, 이전 개시 거래 단말기에 신용승인 오류가 발생할 수 있어요.
토스 프론트2 설치 유의사항:
토스 프론트2 설치 시, 반드시 네트워크 연결 후 OS 와 프론트 앱이 최신 버전으로 업데이트될 수 있도록 준비해주세요.
OS 버전 확인 방법:
① 프론트 설정화면 진입 → 토스 프론트 정보 → 정보 더보기 → 맨밑으로 스크롤 → 빌드번호가 1.409.3 이상 버전인지 확인
② 최초 기기 부팅 후, OS 업데이트 진행 → 기기가 재부팅된 뒤에 업데이트가 정상적으로 적용돼요.
토스 프론트2 설치 시, 반드시 네트워크 연결 후 OS 와 프론트 앱이 최신 버전으로 업데이트될 수 있도록 준비해주세요.
OS 버전 확인 방법:
① 프론트 설정화면 진입 → 토스 프론트 정보 → 정보 더보기 → 맨밑으로 스크롤 → 빌드번호가 1.409.3 이상 버전인지 확인
② 최초 기기 부팅 후, OS 업데이트 진행 → 기기가 재부팅된 뒤에 업데이트가 정상적으로 적용돼요.CAT단말기와 프론트 연결 하기
1.
연결을 원하시는 CAT단말기 매뉴얼(단말기 설명서)을 보고 단말기의 온보딩을 진행해주세요.

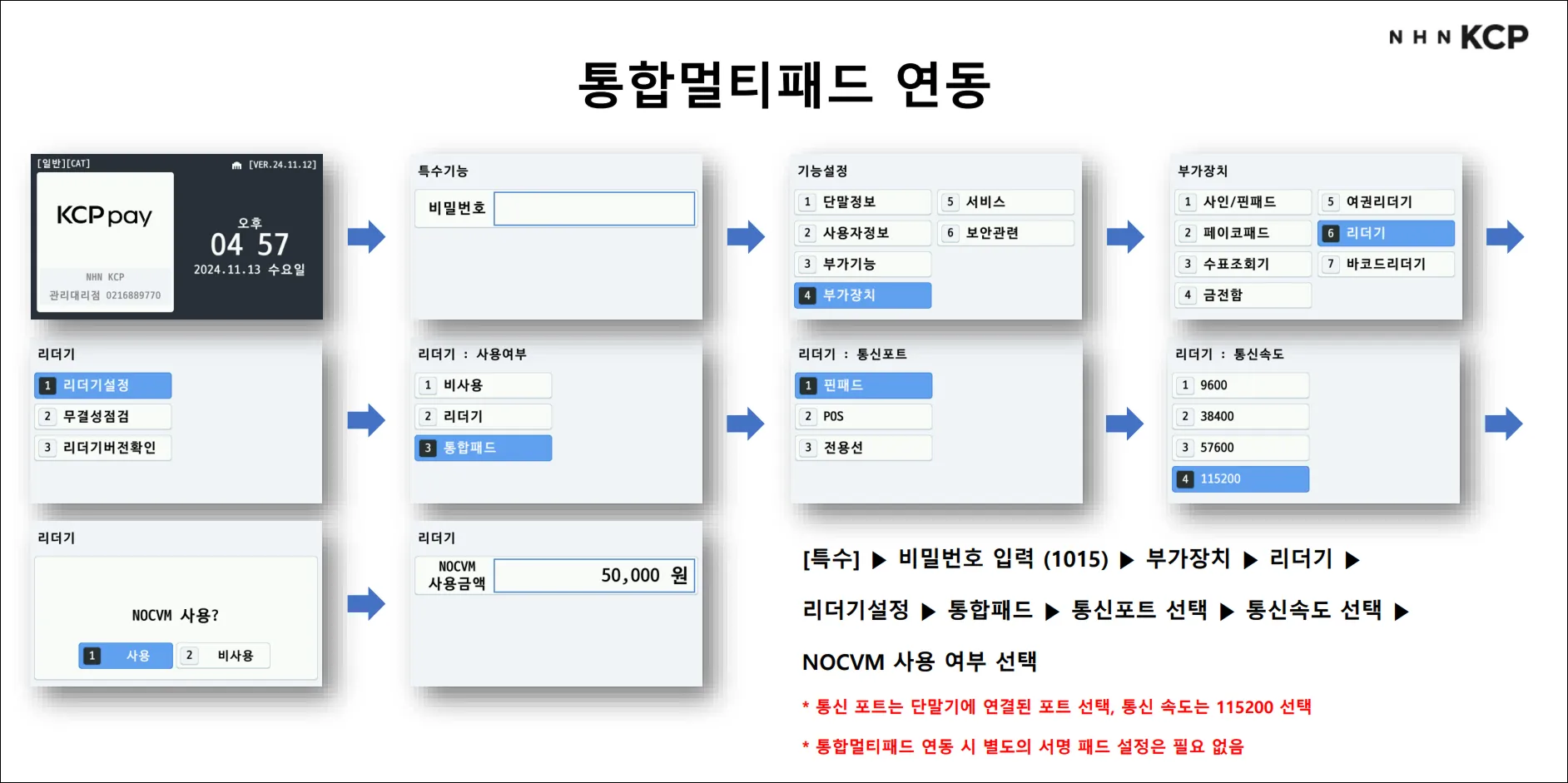

NICE, KIS, 스마트로, 다우데이타, 금결원, KPN
.png&blockId=c4c82fc7-cc2c-4d87-82d0-1a7106d20ae6)

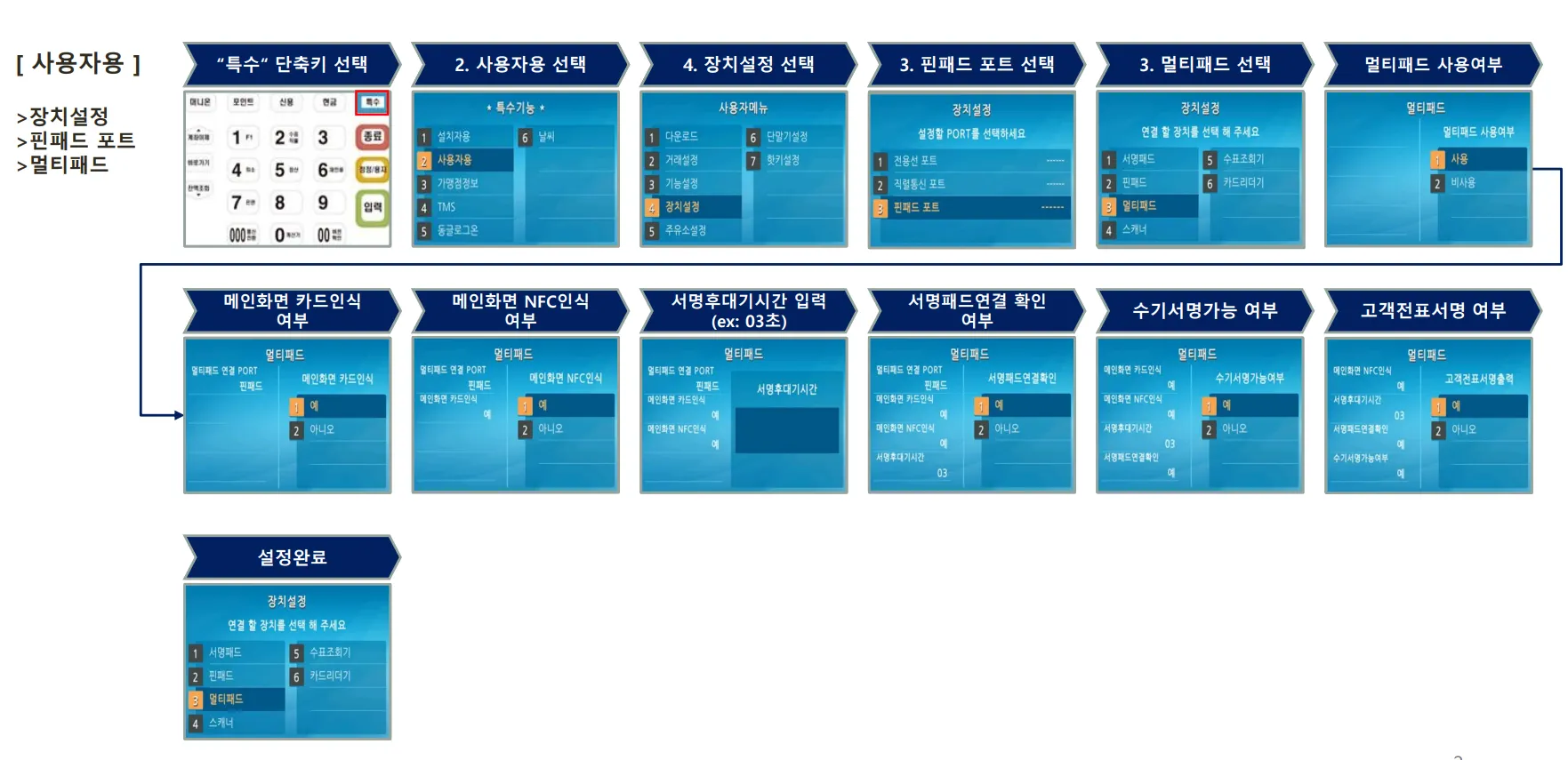

KSNET
.png&blockId=208323e8-63cf-4e5c-adda-8dc69abac2ba)
KOVAN
2.

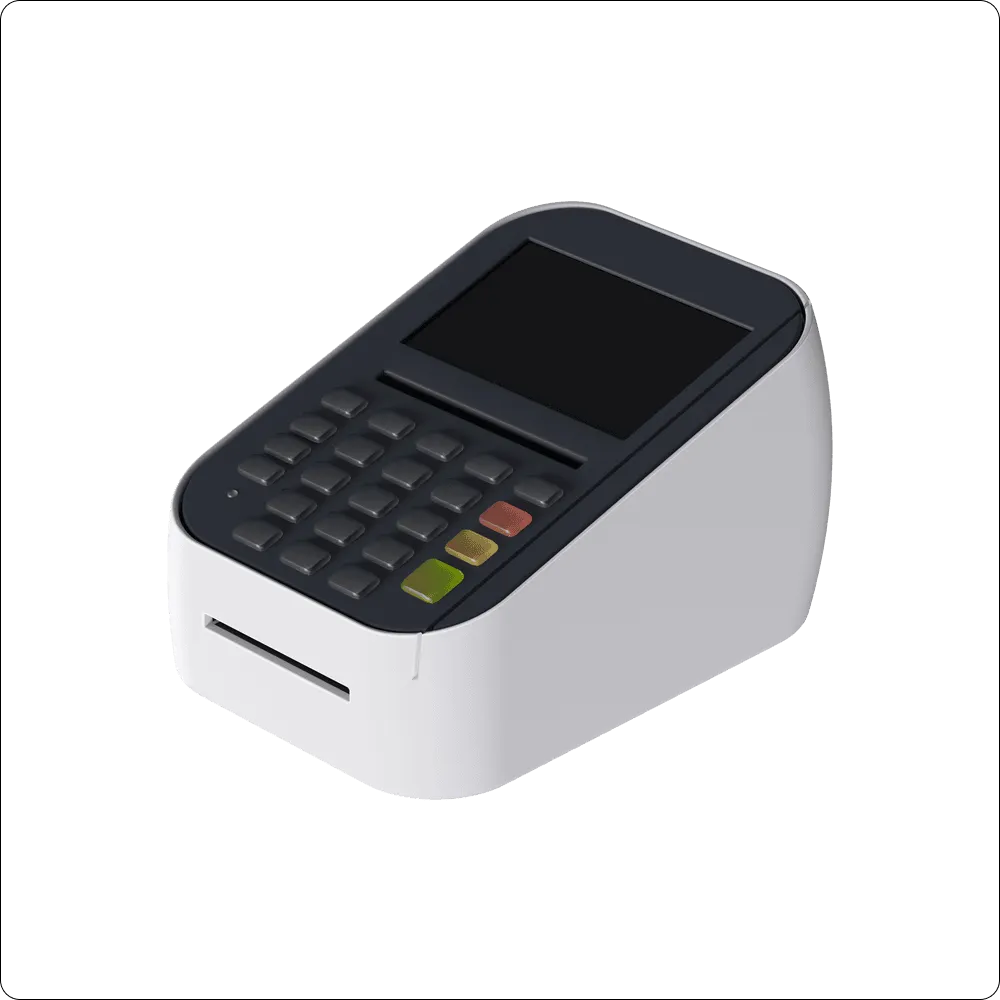

CAT 단말기 뒷부분 핀패드(PINPAD) 에 케이블을 연결하고, 프론트에도 케이블을 연결해주세요.

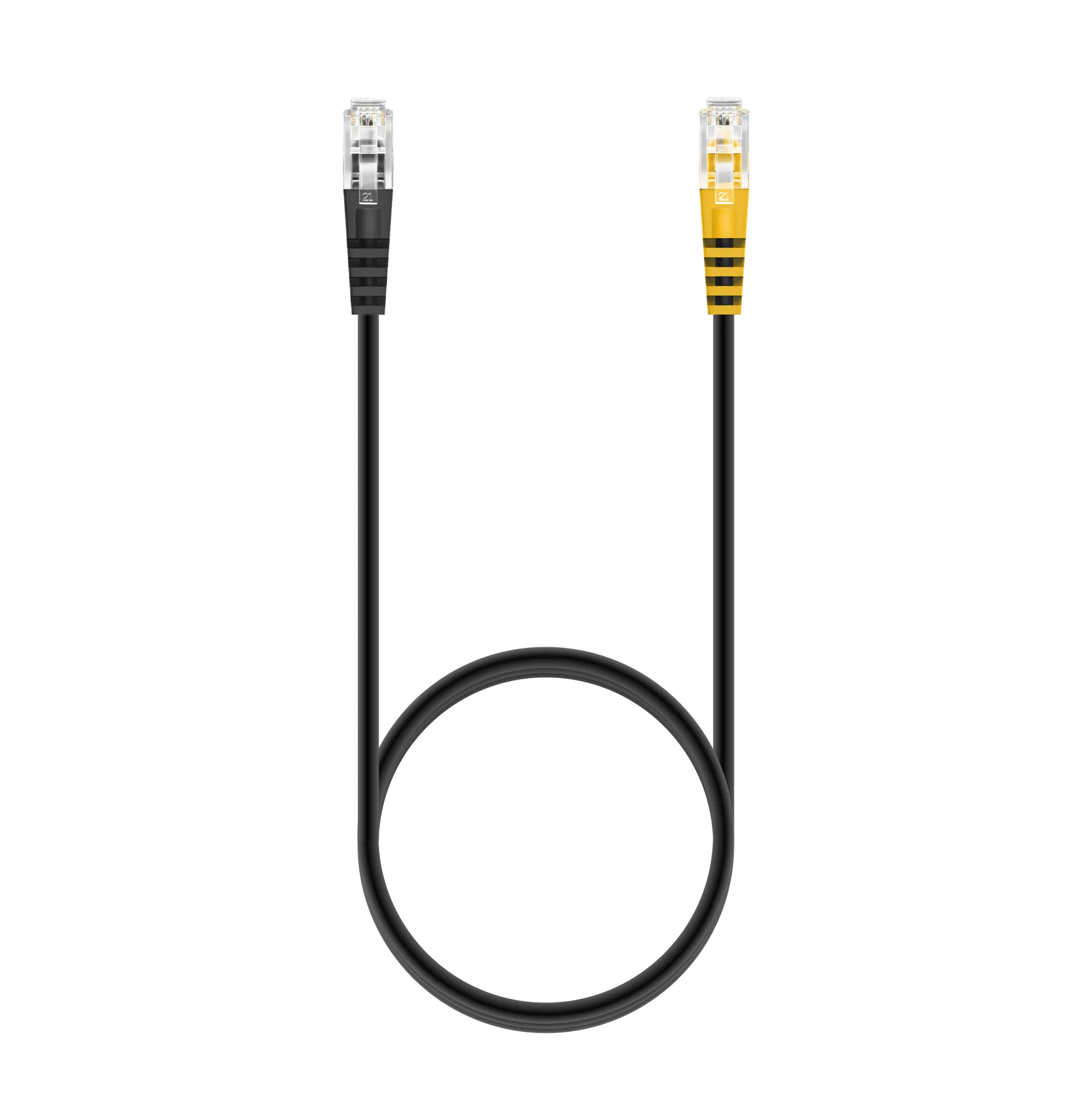

색상이 있는 커넥터 부분을 CAT 단말기에 연결, 검정색이 있는 커넥터 부분을 프론트에 연결해주세요.
CAT 단말기와 프론트 연결 시 별도 케이블이 필요해요.
CAT 단말기 - 프론트 연결 케이블은 토스플레이스 공식 스마트 스토어(https://smartstore.naver.com/tossplace) 에서 구매 가능 해요.
3.
CAT단말기에서 멀티패드/서명패드를 설정해주세요.
유의사항: QR/바코드 결제는 해당 결제를 지원하는 CAT 단말기에서만 사용 가능함

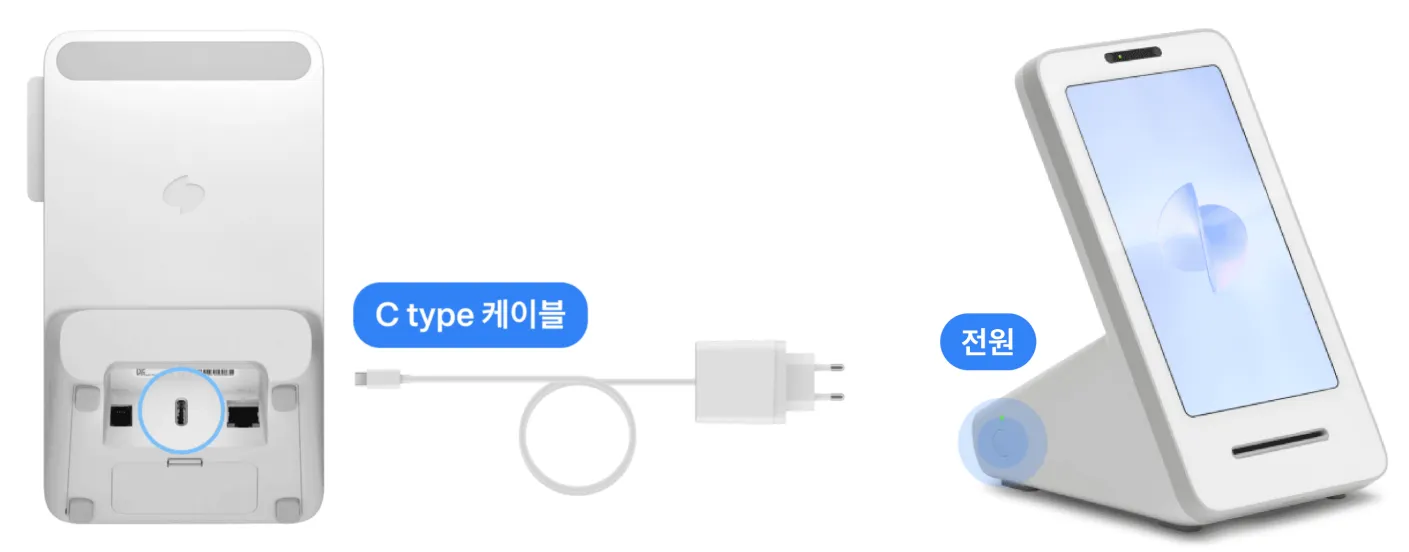

1. 프론트 전원 켜기
흰색 C타입 케이블과 어댑터를 이용해 콘센트를 꽂고, 왼쪽 측면 버튼을 꾹 눌러서 전원을 켜주세요.

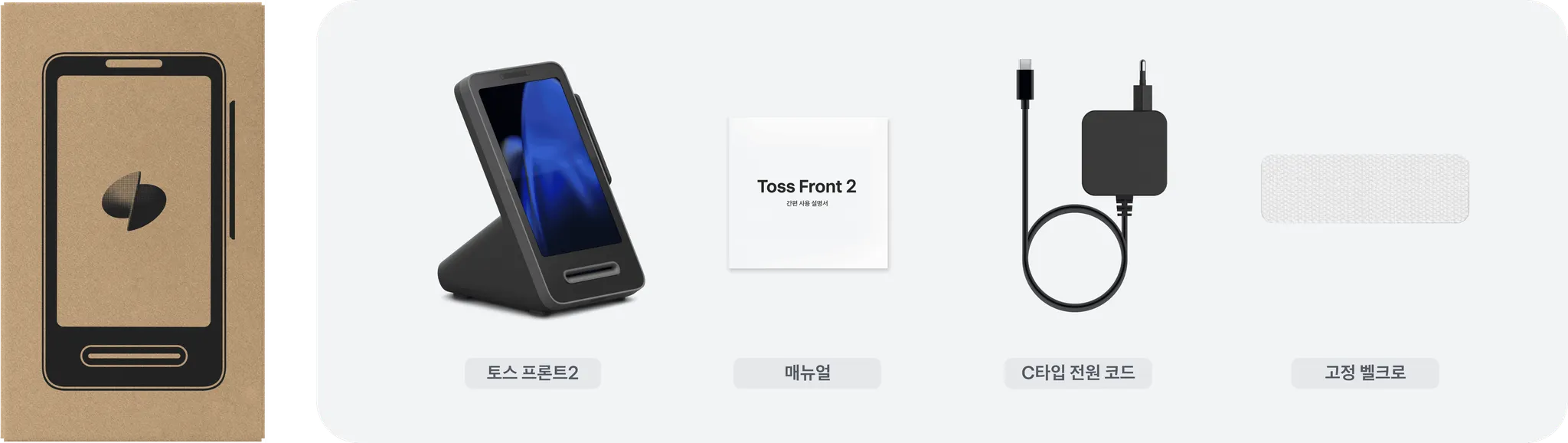

토스 프론트2는 C타입 일체형 전원 코드를 제공해드려요. 전원 버튼은 단말기 뒷 부분에 있어요.
.png&blockId=13d714bb-fde7-8005-9b7b-eab29f38d413)

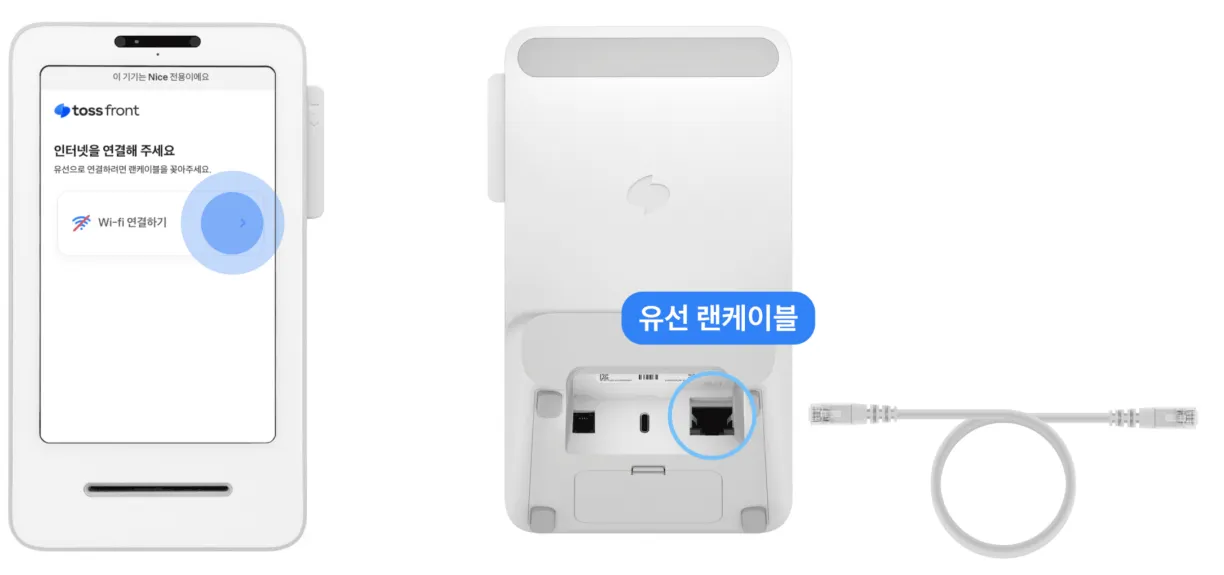

2. 프론트 인터넷 연결하기
wi-fi 연결하기 버튼을 눌러서 인터넷을 연결해주세요
무선이면 wi-fi를 연결해주시고, 유선으로 연결하려면 랜케이블을 꽂아주세요.

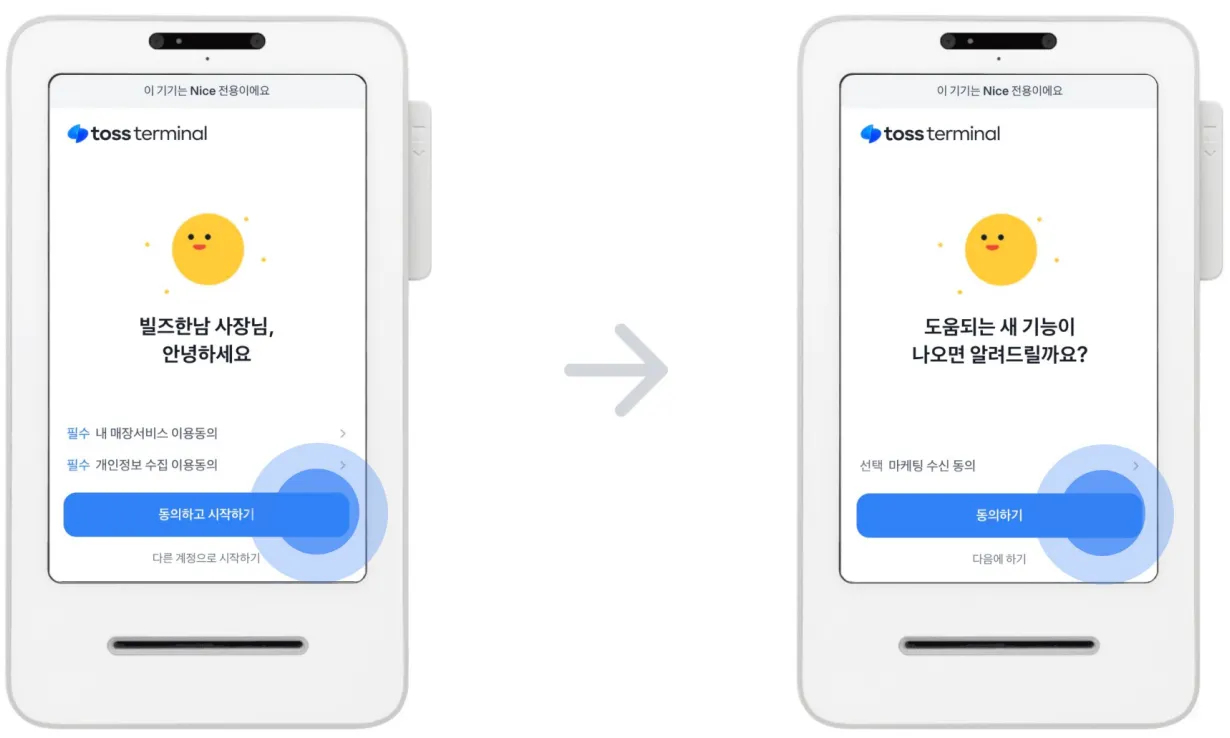

3. 계정확인 및 서비스 이용동의
내 매장의 이름이 맞는지 확인하고, 맞으면 동의하고 시작하기를 누르세요, 매장 이름이 다를 경우 다른계정으로 시작하기를 눌러주세요
동의하기를 미리 한 경우에는 이 계정으로 시작하기를 눌러주세요
KOVAN의 경우, 이미 등록된 단말기를 다른 가맹점에 이관할 때 추가 작업이 필요해요. 아래 가이드를 참고해주세요.
