CAT 단말기 + 프론트 설치 가이드

1 more property

프론트 단말기에 인터넷 연결이 되어있는지 반드시 확인해주세요.

단말기 초기 세팅 시, 앱 업데이트에 시간이 소요될 수 있어요. 앱 업데이트 후 단말기 설치(온보딩) 작업을 진행해주세요.

VAN사별 연동 가능 단말기 리스트 ① NICE: NC-6000, NC-7000, NC-8000, NPC-1000 ② KIS: KIS-3410, 3210, 1410, 1420, 1421, 2400, 2410, 2420, 2200 ③ KOVAN: LC7403S, LC7503S ④ 금융결제원: JT-330, JT-350 및 이후 출시 3인치 CAT ⑤ KSNET: KS1060, KS1060C, KS1030C, KS1070, KS9000 - KS1030, KS1040: *단말기 리뉴얼되어 기존 시리얼케이블 단독으로 연결 불가, 별도 젠더 필요합니다. 구매 경로: KSMALL → 기타모델 → 소모품 → 4번 페이지의 (NFC리더 젠더(RJ9-미니딘)) 구매 필요 (https://ksmall.ksnet.co.kr/main/mainPage.do) ⑥ 다우데이타: DK9300, DD2300, DD2350, DD4350, DK8300, DK9200 ⑦ KPN: MPOS-1700AE, MPOS-1701TE, MPOS-1800TE, MPOS-1901AE, MPOS-1902TE, MPOS-2100AE, MPOS-2103AE ⑧ SMATRO: 아래 표 참고

모델명	구분	버전
T283	3인치	CE1R100231130
T226	3인치	KP1R100231130
T250	3인치	S21R100231130
T251	3인치	S31R100231130
T240	3인치	NA1R100231130
T263	3인치	J71R100231130
T265	3인치	JK1R100240112
T365	3인치	JL1R100240112
T225	2인치	KN1R100231130

토스 프론트2 설치 유의사항: 토스 프론트2 설치 시, 반드시 네트워크 연결 후 OS 와 프론트 앱이 최신 버전으로 업데이트될 수 있도록 준비해주세요. OS 버전 확인 방법:

CAT단말기와 프론트 연결 하기

연결을 원하시는 CAT단말기 매뉴얼(단말기 설명서)을 보고 단말기의 온보딩을 진행해주세요.

NICE, KIS, 스마트로, 다우데이타, 금결원

KSNET

KOVAN

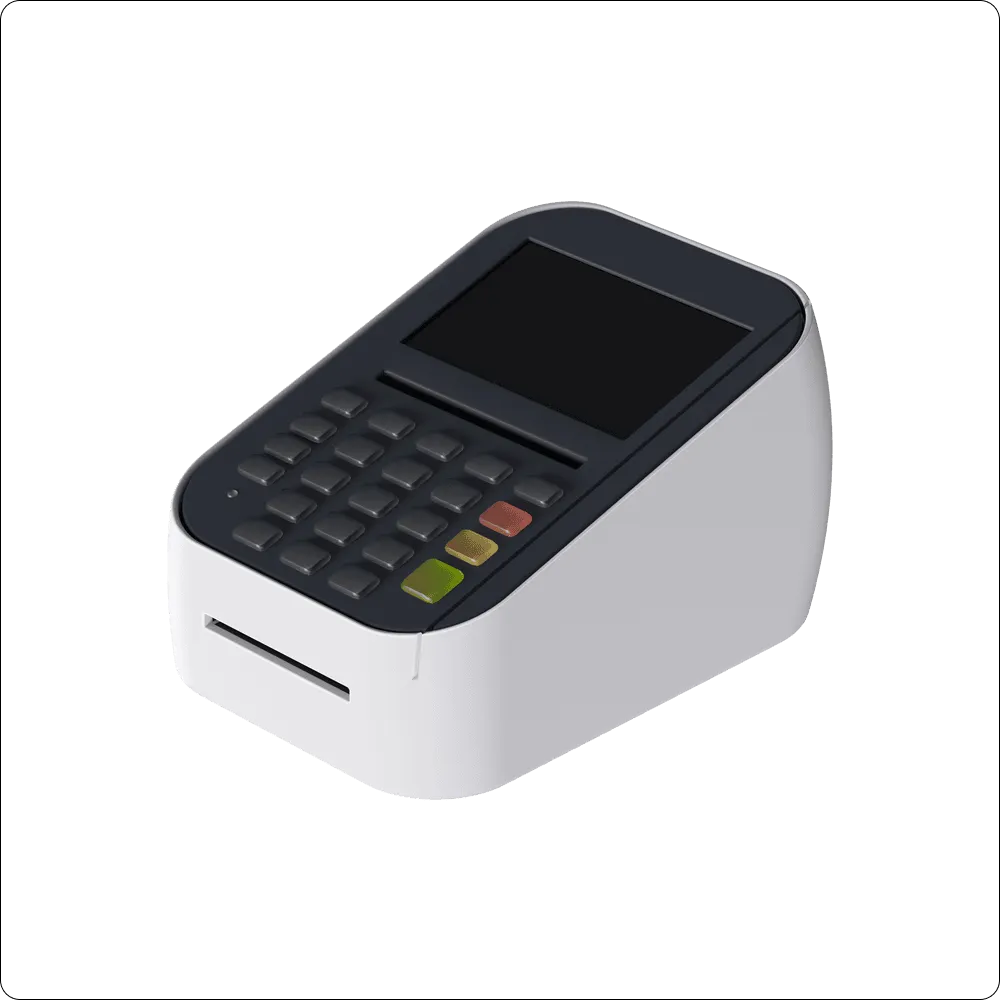

CAT 단말기 뒷부분 핀패드(PINPAD) 에 케이블을 연결하고, 프론트에도 케이블을 연결해주세요.

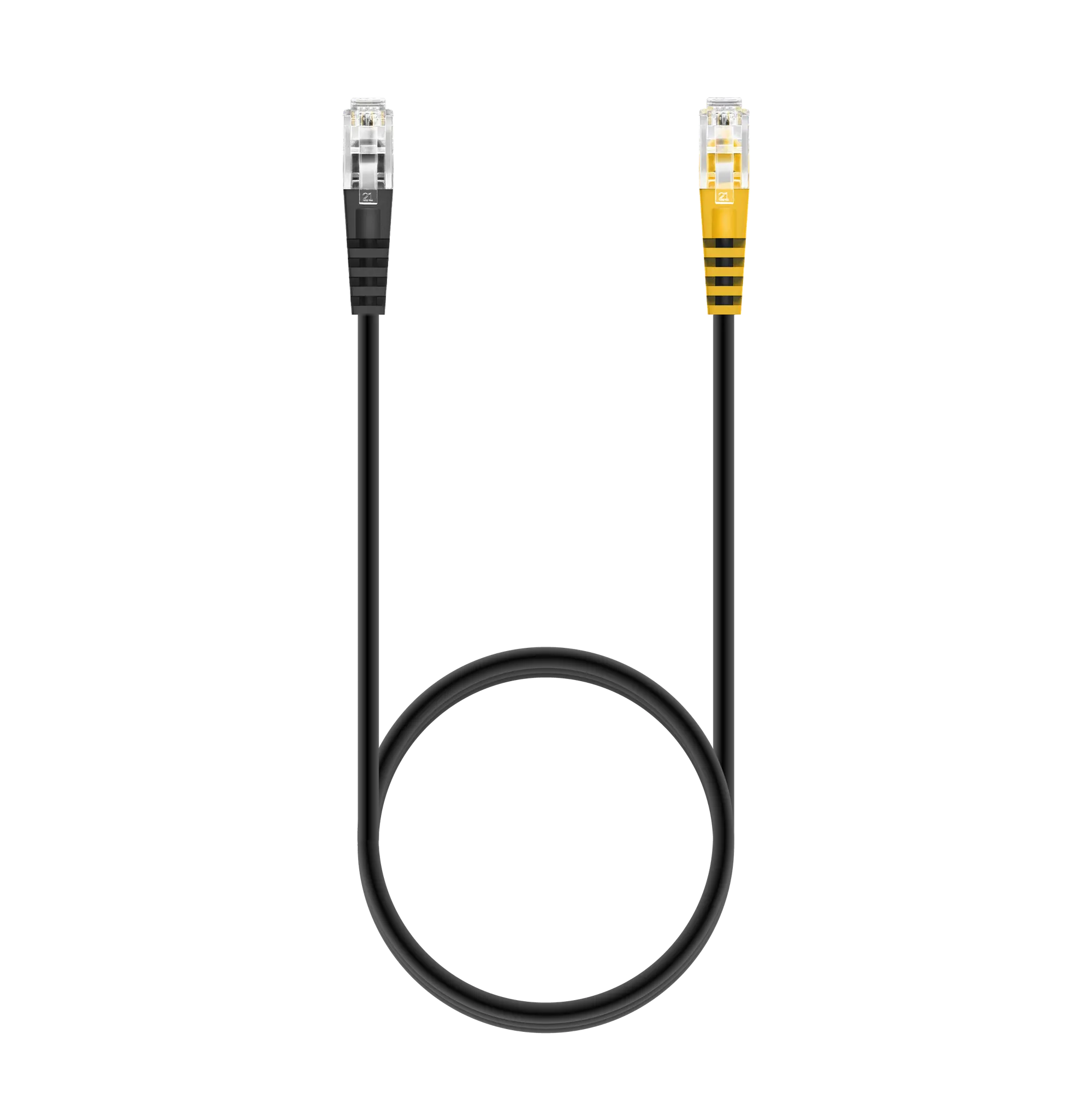

색상이 있는 커넥터 부분을 CAT 단말기에 연결, 검정색이 있는 커넥터 부분을 프론트에 연결해주세요.

CAT 단말기와 프론트 연결 시 별도 케이블이 필요해요. CAT 단말기 - 프론트 연결 케이블은 토스플레이스 공식 스마트 스토어(https://smartstore.naver.com/tossplace) 에서 구매 가능 해요.

CAT단말기에서 멀티패드/서명패드를 설정해주세요.

유의사항: QR/바코드 결제는 해당 결제를 지원하는 CAT 단말기에서만 사용 가능함

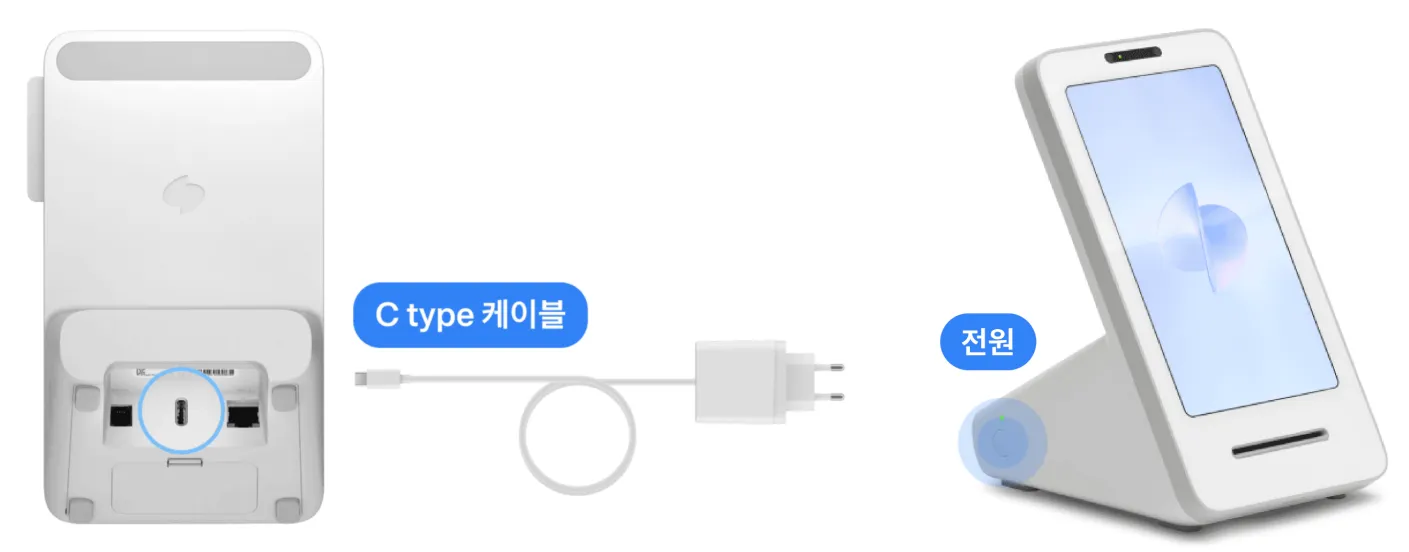

1. 프론트 전원 켜기

흰색 C타입 케이블과 어댑터를 이용해 콘센트를 꽂고, 왼쪽 측면 버튼을 꾹 눌러서 전원을 켜주세요.

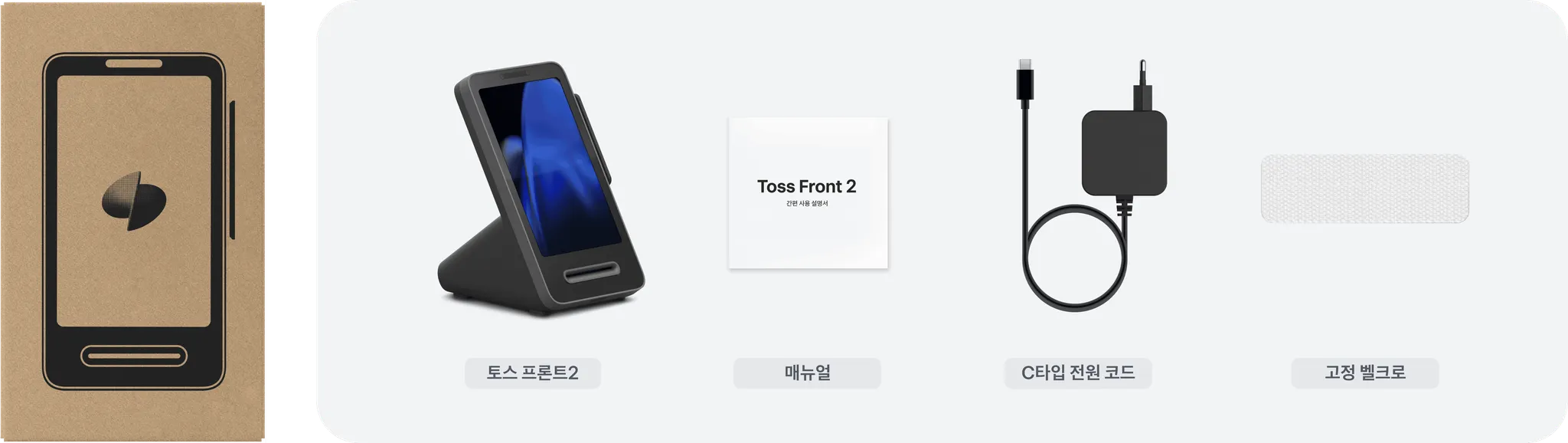

토스 프론트2는 C타입 일체형 전원 코드를 제공해드려요. 전원 버튼은 단말기 뒷 부분에 있어요.

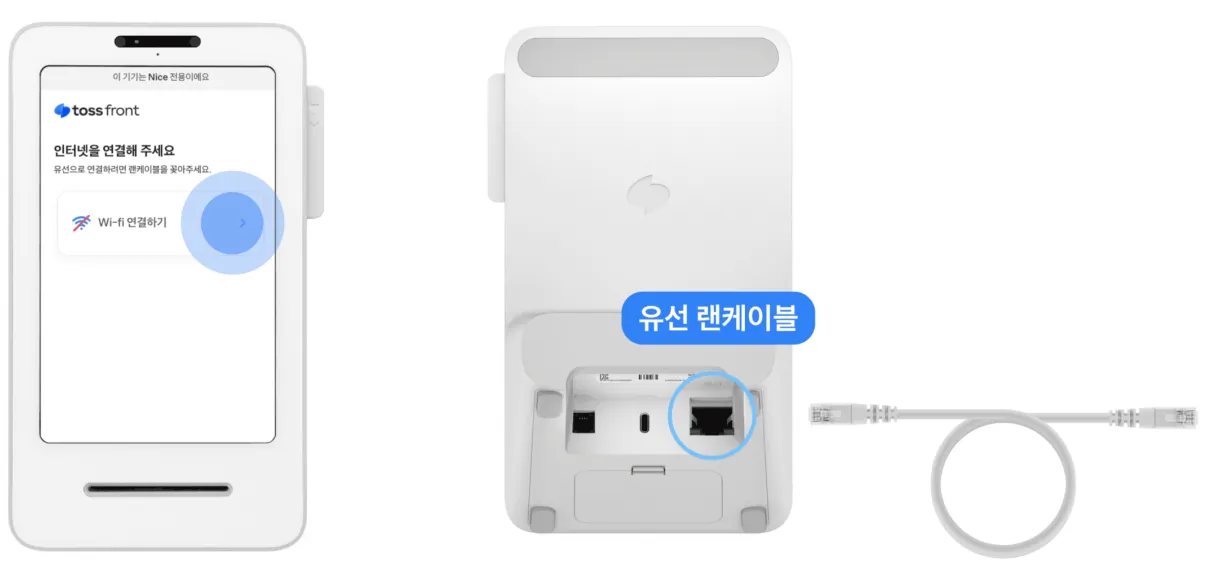

2. 프론트 인터넷 연결하기

wi-fi 연결하기 버튼을 눌러서 인터넷을 연결해주세요

무선이면 wi-fi를 연결해주시고, 유선으로 연결하려면 랜케이블을 꽂아주세요.

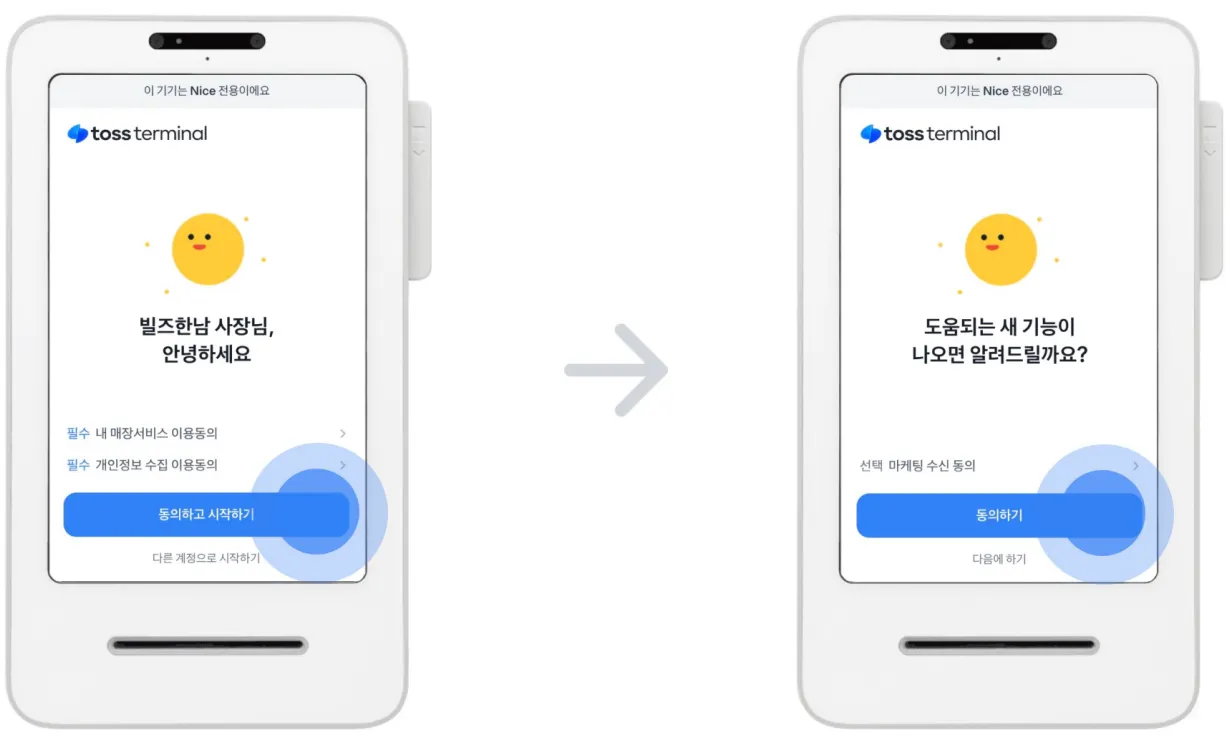

3. 계정확인 및 서비스 이용동의

내 매장의 이름이 맞는지 확인하고, 맞으면 동의하고 시작하기를 누르세요, 매장 이름이 다를 경우 다른계정으로 시작하기를 눌러주세요

동의하기를 미리 한 경우에는 이 계정으로 시작하기를 눌러주세요

KOVAN의 경우, 이미 등록된 단말기를 다른 가맹점에 이관할 때 추가 작업이 필요해요. 아래 가이드를 참고해주세요.

KOVAN 단말기 설치 유의사항 가이드
